产品型号： | YD350型 |
| 产品品牌： | 汇智 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河南 洛阳市 | |
| 发布日期： | 2013-07-05 | |
 |
||
详细说明
本仪器是落地式传感器回转型圆度测量仪，采用半径比较法测量原理，配置先进的计算机测量评定分析系统。主轴采用高精度的动压轴承，由同步电机通过齿轮箱减速驱动；传感器采用高精度电感式位移传感器，前置测量电路集成度高，稳定可靠，集成在一块计算机插卡上。该仪器主要用于测量圆柱、圆环、圆孔、球体等工件的内外径圆度和波纹度，特别适合于体积较大的非回转体零件上相关孔、柱等圆度的测量，广泛应用于汽车零件、轴承、油泵油嘴等机械制造行业。该仪器全面运用计算机数字化测量技术，由计算机自动完成数据采集、数字滤波、圆度波纹度评定、数据分析，图形和数据结果直接显示在屏幕上，可通过打印机打印输出，亦可保存在数据库中存储在磁盘上。
仪器特点
测量精度高，操作简便
结构紧凑，易于维护

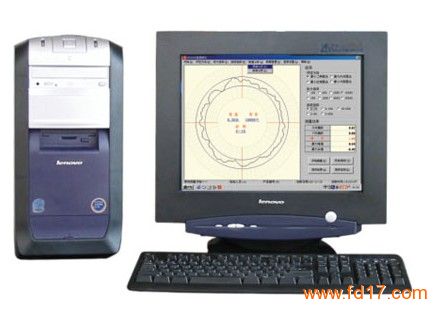

计算机数字化测量处理
采用新的圆度波纹度评定标准
多种圆度评定方法
多波段数字滤波
频谱分析、谐波分析
通用打印机图形输出
测量结果数据库归档存储
技术参数
主轴径向误差：≤）0.07＋0.0005H（mm））µm
主轴转速：3r/min
转台最大载荷：60kg
测量范围：外径≤350mm 内径≥3mm 高度≤400mm
滤波档：2-15、2-50、2-150、2-500、15-150、15-250
放大倍数：400、1000、2000、4000、10000、20000、
40000、80000、100000
评定方法：最小二乘圆、最小区域圆、最大内切圆、最小外
接圆
其他功能：谐波分析、斜率分析、数据库存档
量程：±25µm， ±50µm，±100µm
分辨率：0.01µm
主机尺寸（长×宽×高）：940×600×1800
主机重量：600kg
