产品型号： | XZ700系列 |
| 产品品牌： | 汇智 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河南 洛阳市 | |
| 发布日期： | 2013-07-05 | |
 |
||
详细说明

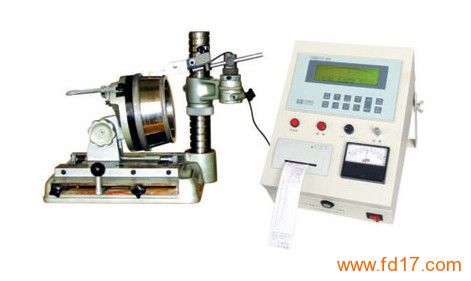

该系列仪器有4种规格：XZ701-A自动型滚子形状测量仪、XZ701-H手动型滚子形状测量仪、XZ702-A自动型滚道形状测量仪、
XZ702-H手动型滚道形状测量仪。
该系列仪器主要用于圆柱滚子、圆锥滚子、滚针及轴承内外套圈滚道凸度、直线度、对数曲线、滚子球基面曲率半径的测量。仪器是台简单的两坐标测量仪，其机械部分由一个高精度的工作台做测量基准，工作台沿X方向的移动由电机拖动或人工手动拖动，X方向采用高可靠性的光栅传感器，Z方向采用高精度电感传感器；电气部分采用高性能的单片机系统，中文液晶操作界面，具有数据采集、数据计算处理、工件自动找平、自动对称删减导角尺寸、实测曲线显示、理论对数曲线和实测曲线对比显示、超差报警、打印、通讯等功能。仪器操作简单，稳定可靠，适合于车间现场、工序间和计量室使用。
技术特点
操作简单，测量效率高
液晶屏直接显示数据和轮廓图形
精度高，稳定可靠
价格低廉，经济实用
技术参数
测量对象：圆锥滚子、圆柱滚子、滚针、套圈内外滚道
测量范围：滚子直径Φ5-80mm，长度?120mm，套圈外径?350mm
滚子测量参数：凸度值、凸度位置、角度差、直径、球基面曲率半径、对数曲线
滚道测量参数：凸度值、凸度位置、对数曲线
凸度量程：100µm，分辨率0.1µm
X方向量程：100mm,分辨率2.5µm
测量速度：自动型1mm/秒，手动型5-10mm/秒
示值稳定性：?0.2 um
对称分析：实测曲线可左右对折显示、打印
对比分析：理论对数曲线和实测曲线可同时显示、打印
