产品型号： | JBRD604 |
| 产品品牌： | 科宇 | |
| 产品价格： | 5000元/台 | |
| 所 在 地： | 河南 郑州市 | |
| 发布日期： | 2017-08-15 | |
 |
||
详细说明

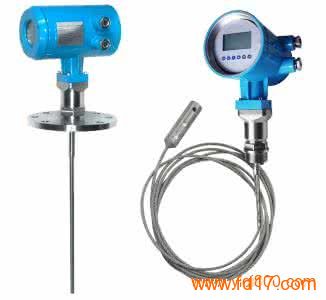

导波雷达物位计是利用导波雷达发出的高频微波脉冲沿着探测组件（钢缆或者钢棒）传播，遇到被测介质后由于介电常数突变而引起反射，一部分脉冲能量被反射回来的原理进行测量的。发射脉冲与反射脉冲的时间间隔与到被测介质的距离成正比。
一、特点
1.由于采用了先进的微处理器和独特的回波处理技术，导波雷达物位计可以应用于各种复杂工况。
2.采用多种过程连接方式及探测组件的形式，使得导波雷达物位计适用于各种复杂工况。
3.由于采用脉冲工作方式，导波雷达物位计的发射功率极低，可安装于各种金属、非金属的容器内，对人体及环境均无伤害。
4.被测介质产生的湍流或者泡沫对测量无影响。
二、技术参数
应 用：腐蚀性液体
测量范围：20米
过程链接：螺纹、法兰
介质温度：-40~250℃
过程压力：-0.1~2MPa
精 度：±3mm
频率范围：100MHZ-1.8GHZ
防爆等级：Exia II C T6 Ga
防护等级：IP67
信号输出：4...20mA/HART(两线)
三、安装要求
1、在整个量程内为确保钢缆或者棒不要接触内部障碍物，在安装时请尽可能避开管内设施（如：人梯、限位开关、加热设备、支架等）。
2、钢缆或者棒不得与加料的料流相交，尽量远离进料口和出料口。
3、在安装时要注意高料位不得进入测量盲区，方法如下：
A、仪表与管壁必须保持一定的距离
B、仪表的安装尽可能使缆或者棒方向与被测介质表面垂直。
C、安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合，仪表必须接地。
4、对于锥形容器，仪表的佳安装位置是容器顶部中央，这样可以保证测量到容器底部。
5、室外安装时应采取遮阳、防雨措施。
6、电气连接线采用两芯屏蔽线缆（电源供电与输出电流信号共用）
