产品型号： | SVM CCD |
| 产品品牌： | 科宇 | |
| 产品价格： | 100元/件 | |
| 所 在 地： | 河南 郑州市 | |
| 发布日期： | 2017-07-20 | |
 |
||
详细说明
产品介绍：

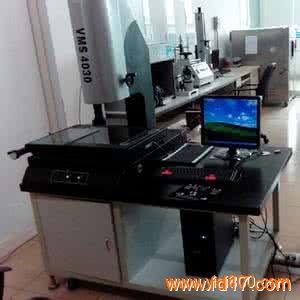

SVM大行程系列是思瑞引进海克斯康先进的自动影像技术，推出的高速、高精度，功能强大的专业级自动影像测量仪，可实现各种复杂，精密零件的轮廓、表面尺寸、角度与位置等精准测量，是对测量效率十分挑剔的客户的最佳选择，搭配的海克斯康系列自动软件，可实现全自动编程，基于CAD数模的测量，是一款国内超高端应用的全自动影像仪器。
主要特征：
• 采用业界的标杆软件PC-DMIS VISION，核心算法经过国际权威认证机构PTB认证
• 核心零部件全部采用进口，经过严格、规范的组装及调试
• 采用进口开放式高分辨率玻璃光栅尺，精度达0.05μm
• 进口直流伺服电机
• 采用德国HEIDENHAIN专用高精度运动控制卡
• 高精度全铝工作台结构，做工精致
• 先进的XY平面精度校验方式，保证真正的空间精度
• 四轴CNC控制，高速运行稳定
• 连续自动变倍无需人工校验，可以直接使用
• 造型及结构经过国际化的专业设计团队设计，符合工程学原理
规格型号及技术指标：
型号 SVM 3020 DCC Classic SVM 4030 DCC Classic
行程(mm) 300x200x200 400x300x200
外部尺寸(mm) 766x803x1015 866x903x1015
重量(kg) 240 280
承重(kg) 16 16
测量精度
XY轴 2.8+L/150
Z轴 5.0+L/150
测量速度 130mm/s
光栅尺 进口光栅尺，分辨率0.05μm
CCD 高分辨率工业级彩色CCD
光源 轮廓光 绿光LED，亮度软件控制
表面光 白光LED，亮度软件控制
同轴光 可选
总放大倍率 35X--225X
光学系统 高精度进口自动变倍镜头
软件 PC-DMIS
运动控制 HEIDENHAIN运动控制卡
物方视场 （8.58-1.33）mm
工作距离 92mm
