产品型号： | JBRD805 |
| 产品品牌： | 科宇 | |
| 产品价格： | 10元/件 | |
| 所 在 地： | 河南 郑州市 | |
| 发布日期： | 2017-07-26 | |
 |
||
详细说明
【产品原理】

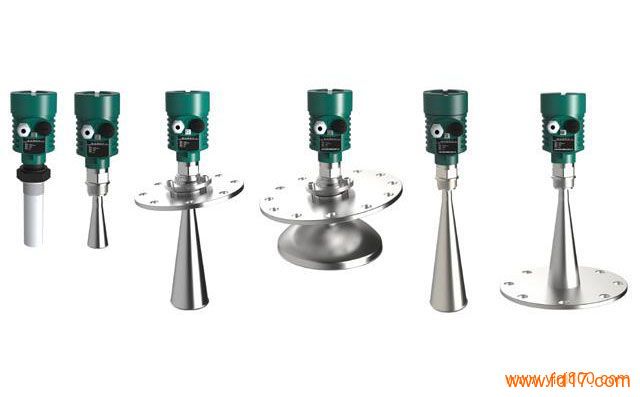

雷达物位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接受脉冲的时间间隔很小（纳秒量级）很难确认。26G系列雷达物位计采用一种特殊的相关解决技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。
【产品特点】
雷达物位计采用了高达26GHZ 的发射频率，因而具有：
—波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性；
—天线尺寸小，便于安装和加装防尘罩等天线防护装置；
—测量盲区更小，对于小罐测量也会取得良好的效果；
—波长更短，对小颗粒物质的料位测量更适合。
—采用了先进的微处理器和独特的EchoDiscovery 回波处理技术，雷达物位计可以应用于各种复杂工况。
—采用脉冲工作方式，雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
【电气连接】
供电电压：
(4-20)mA/HART（两线制）
电源供电和输出电流信号共用一根两芯线缆。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。
(4-20)mA/HART（四线制）
电源供电和电流信号各自分别使用一根两芯线缆。具体供电电压范围参见技术数据。
标准型仪表电流输出可采用接地形式输出。防爆型仪表电流输出必须浮空输出。仪表及接她端子应保证良好接地，通常接地可连接到罐的接地点上，若是塑料罐则应接到邻近的大地上。
【连接电缆的安装介绍】
一般介绍供电电缆了使用普通两芯电缆，电缆外径压为（5 ～9）mm，以确保电缆入口的密封。如果存在电磁干扰，建议使用屏蔽电缆。
(4-20)mA / HART（两线制） 供电电缆可使用普通两芯电缆。
(4-20)mA / HART（四线制） 供电电缆应使用带有专用地线的电缆线。
电缆的屏蔽和接线屏蔽电缆两端均应接地。在传感器内部，屏蔽必须直接连接内部接地
端子，外壳上的外部接地端子必须接大地。
如果有接地电流，屏蔽电缆远离仪表一侧的屏蔽端必须通过一个陶瓷电容（比如lnF / 1500V）接地，以起到隔直和旁路高频干扰信号的作用。
【产品规格】
应 用：耐温、耐压、轻微腐蚀的液体
测量范围：30米
过程链接：螺纹、法兰
介质温度：-40~250℃
过程压力：-0.1~0.4MPa
精 度：±3mm
频率范围：26GHz
防爆等级：Exia II C T6 Ga
防护等级：IP67
信号输出：4...20mA/HART(两线/四线) RS485/Modbus
