产品型号： | CM300-C |
| 产品品牌： | 源兴 | |
| 产品价格： | 面议 | |
| 所 在 地： | 福建 厦门市 | |
| 发布日期： | 2016-05-17 | |
 |
||
详细说明
用途：

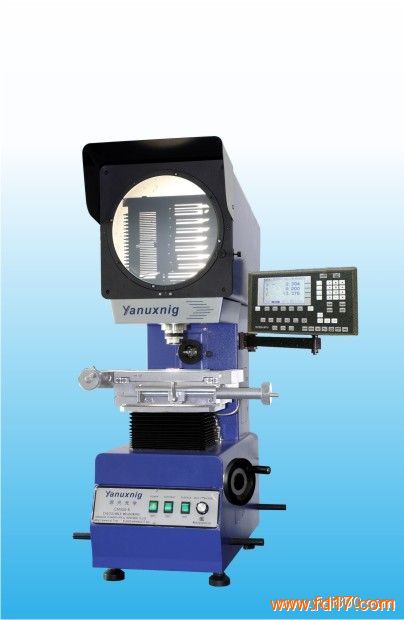

本仪器为数字式精密投影仪，是光、机、电一体化的精密高效测量仪器，广泛用于模具制造、五金冲压、电子、仪表、钟表等行业，院校、研究所以及计量检定部门。
特点：
本机光路系统品质优良、设计合理、物镜成像清晰、放大倍数准确，测量示值误差可达（ 3+L/50 ） µ m 。 L 为被测长度 ( 单位： mm) 。 依据人性化设计原理，上升机构手柄与人倾斜 45 °，员工操作更加省力，取代传统的皮带传动，经常卡死现象。本机配有 RS232 接口，软体升级十分方便。投影屏玻璃独家采用内刻式米字线，可长时间使用不须更换。
仪器规格参数：
投影屏 投影屏有效直径(mm): φ300mm, 使用范围＞φ300（内刻米字线）
投影屏旋转角度范围：0～360°
旋转角度数显解析度：0.01°或者1′
物镜 放大倍数： 10×（必备） 20×（选） 50×（选） 100×（选）
物方线视场(mm)： φ30 φ15 φ6 φ3
物方工作距离(mm)： 78.33 44.93 27.63 23.60
工
作
台 金属台面尺寸 306×206mm
玻璃台面尺寸 196×125mm
X、Y移动行程 150×75mm
Z轴行程 90mm
最小显示值 0.001mm(数字显示)
数据处理器 SDS5-3PJ 多功能液晶数据处理器
升降机构 45度角斜齿轮导轨升降
仪器照明 透射与反射照明光源均为24V/150W德国飞利浦滷钨灯
仪器精度 (3+L/50)μm
外形尺寸 770×1180×570mm
重量 120kg
仪器电源 110V/220V 开关电源 50/60HZ
选配配件 本机配有RS232界面，可选用2.5D量测软件
