产品型号： | YVM-150100CNC |
| 产品品牌： | 源兴 | |
| 产品价格： | 面议 | |
| 所 在 地： | 福建 厦门市 | |
| 发布日期： | 2016-08-05 | |
 |
||
详细说明
一、概述：

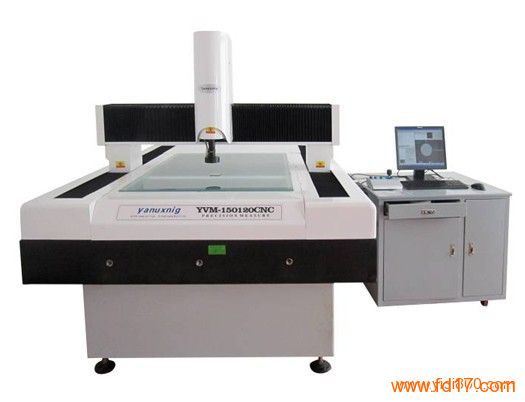

YVM-CNC系列全自动二次元投影仪专为大批量重复检查而设计。具高速、高效能、操作简易、功能强大的特点，特别适用要求高效率、快速精确的大批量检测，是繁忙的质检线上不可缺少的重要设备。该机运用国际先进的精密龙门式机械结构，配以国际知名品牌高性能运动控制系统及具有国内先进水平的YR-CNC测量软件包生产的新一代移动全自动测量机，具有精度高、测量速度快、性能稳定及具备极佳的性价比；其将满足您的需求，为您提供一个完善的测量解决方案。在LCD/PCB行业得到广泛应用。
1、 配置方案：
型号 YVM-150100CNC（龙门式）
量测行程X/Y/Z 1500*1000*220mm
外型尺寸（长宽高） 2200X2600X1500 mm
光栅尺 英国原装“RENISHAW”金属光栅
操作方式 CNC自动测量/摇杆/鼠标程式操作
放大倍率 美国NAVITAR0.7-4.5X卡位光学变倍镜头
视频总倍率：20-156X
传动方式 日本原装松下伺服电机传动
导轨 台湾“上银”精密线性导轨
电源要求 220V
X、Y、Z轴数显分辨率 0．001mm
线性精度X/Y 3+ L/150um
CCD 美国“TEO” 1/2英寸43万象素高清晰彩色CCD
测量软件 YR-CNC软件
电脑控制系统 联想品牌电脑/17寸LCD显示器
光源 LED八分区可程控制上部（表面光源）
下光源 LED可程式控制调底部Profile light(轮廓光源)
报表（Report） 可转入Excel word TXT 报表格式/图档可存成DXF档供CAD使用
二、技术描述
1、 性能指标：
1.1 精度指标：
線性精度: U1=3+L/150um
重複精度: 5um
Z轴光学测高精度：10 um
配 備:联想 PC + 17” MONITOR。
Z轴行程: 200mm。
工件限重: 50 Kg。
外觀尺寸: 2650 x 1500 x 2800 mm。
机台重量：2200KG
机台定位精度：±0.005mm.
丝杆传动
1.2 使用环境条件：
电 源： 220V+10%, 50/60HZ
使 用 温 度： 20+2℃ 1℃/h 1℃/m 2℃/24h
相 对 湿 度： 40%-70%
