产品型号： | / |
| 产品品牌： | 雷曼 | |
| 产品价格： | 1000元/台 | |
| 所 在 地： | 浙江 杭州市 | |
| 发布日期： | 2020-04-13 | |
 |
||
详细说明

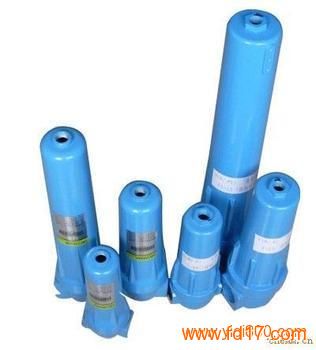

本公司生产的压缩空气精密过滤器，滤芯全部采用世界名牌--美国HANKISON公司的原装产品，按过滤精度过滤器分为9级、7级、5级、3级和1级五个等级。
压缩空气进入过滤器内，通过拦截、惯性、扩散、重力等作用，有效地去除了压缩空气中含有的水份、尘粒、油雾等杂质，从而使压缩空气洁净干燥，使气动设备可靠性提高。
技术参数
工作压力： 0.2～1.0 MPa
进气温度： ≤66℃
空气进出口管径：与相应干燥机空气进出口管径一致
排水器：依据实际需要选择手动或自动
LMHF9级过滤器过滤精度：含尘量≤3μm、含油量≤5ppm
LMHF7级过滤器过滤精度：含尘量≤1μm、含油量≤1ppm
LMHF5级过滤器过滤精度：含尘量≤0.01μm、含油量≤0.01ppm
LMHF3级过滤器过滤精度：含尘量≤0.01μm、含油量≤0.001ppm
LMHF1级过滤器过滤精度：含尘量≤0.01μm、含油量≤0.0003ppm
技术说明
滤芯型号
结构与功能
应用范围
主管路滤芯
△可拆洗的不锈钢网状核心用离心力分离10μm或更大微粒
△可替换的玻璃纤维完全过滤3μm或更大微粒，重力作用将水份带到过滤器底部并排出
△油雾剩余含量5ppm
△去除大量水份及大微粒
△后部冷却器的分离器
△冷冻式干燥机的分离器
HF7级油雾滤芯
△滤芯内外层防腐蚀保护
△多层玻璃纤维及微纤维过滤1μm或更大微粒
△环氧聚脂层保护的多层玻璃纤维聚洁油雾并过滤固态微粒
△油雾剩余含量1ppm
△气动工具、马达气缸前置过滤器
△超精油雾过滤器的前置过器
△吸附式干燥器的后置过滤器
HF5级微油雾滤芯
△滤芯内外层防腐蚀保护
△多层玻璃纤维及微纤维，过滤大微粒，为下阶段预过滤复合纤维层进一步聚结微油雾
△外层紧附海绵网套
△去除0.01μm或更大微粒，去除99.99+%微油雾，油雾剩余含量0.01ppm
△喷漆、注模、仪器、控制阀门的前置过滤器
△吸附式干燥器的前置过滤器
△冷冻式干燥器的后置过滤器
△吸附式干燥器的后置过滤器
HF3级超精油雾滤芯
△滤芯内外层防腐蚀保护
△内部弹性海绵层具有前置过滤功能
△复合微玻璃纤维特殊设计的密度、直径及表面处理可超过精过滤微油雾
△外层紧附海绵网套
△去除0.01μm或更大微粒，去除99.999+%微油雾，油雾剩余含量0.001ppm
△空气相关产品、传输、搅拌、电子工业、氮替换
△吸附式干燥机的前置过滤器
△冷冻式干燥机的后置过滤器
HF1级活性碳滤芯
△滤芯内外层防腐蚀保护
△稳定的精密活性碳层去除绝大部分油蒸气
△特殊纤维含更微细的碳粒过滤剩余的油蒸气
△复合纤维防止活性碳微粒位移
△额定条件下1000工作小时设计
△去除0.01μm或更大微粒，油雾剩余含量0.0003ppm
△食品、饮料工业
△呼吸用空气
△气态流程
△高效除油器的后置过
图一 图二 图三
整体铝合金材质 接排水器 接排水器法兰式钢体
滤头铝合金材质，
筒体Q235钢管
型号规格：
过滤器
型号
公称
流量
NM3/min
接口
尺寸
滤芯
型号
滤芯
数量
外形尺寸(mm)
（滤筒）形式
A
B
C
D
LMHF*-16
1
1/2”
E*-16
1
104
217
243
图一
LMHF*-20
1.72
1”
E*-20
1
104
287
313
LMHF*-24
2.9
1-1/2”
E*-24
1
138
385
424
LMHF*-28
4.9
1-1/2”
E*-28
1
138
385
424
LMHF*-32
7.2
1-1/2”
E*-32
1
138
585
624
LMHF*-36
10.7
2”
E*-36
1
148
639
685
图二
LMHF*-40
14
2”
E*-40
1
148
639
685
LMHF*-44
17.7
DN65
E*-44
1
300
770
940
125
图三
LMHF*-48
22
DN80
E*-48
1
336
940
1118
150
LMHF*-56
36
DN100
E*-44
2
500
950
1150
250
LMHF*-60
54
DN100
E*-44
3
500
950
1150
250
LMHF*-64
72
DN100
E*-44
4
600
990
1250
350
LMHF*-68
90
DN125
E*-44
5
600
990
1250
350
LMHF*-70
108
DN125
E*-44
6
600
1070
1350
350
LMHF*-72
126
DN150
E*-44
7
630
1020
1350
400
LMHF*-73
144
DN150
E*-44
8
700
1020
1350
450
LMHF*-74
162
DN150
E*-44
9
780
1070
1400
500
LMHF*-75
180
DN150
E*-44
10
780
1070
1400
500
LMHF*-76
198
DN150
E*-44
11
780
1070
1400
550
LMHF*-80
252
DN150
E*-44
14
780
1130
1460
550
注：*表示过滤器精度等级
