产品型号： | GHY-24 |
| 产品品牌： | 龙鑫 | |
| 产品价格： | 28000 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2017-02-27 | |
 |
||
详细说明
GHY-24高强螺栓抗滑移系数检测仪由济南龙鑫试验仪器研发制造，主要用于：大六角头高强螺栓连接副（M16、M20、M22、M24、M27、M30）和扭剪型高强螺栓连接副（M16、M20、M22、M24、M27、M30）与滑移板的抗滑移系数检测。有四个物理通道，6组共24个逻辑通道。具有参数备份和恢复功能，自动标定功能，根据高强螺栓的检测要求还设置了峰值保持功能、多个螺栓平均值、标准偏差等功能。
为了便于用户能与计算机连机设置了RS232接口，可将数据传送到计算机（此功能需特殊订货），进行进一步的处理后，打印试验报告。
适用标准：GB50205-2001《钢结构工程验收规范》
二、技术参数：
1. 测量范围：30～400kN
2. 试验力分辨率：±0.1kN
3. 试验力示值误差：≤±2.0% （符合国标要求）
4. 显示方式：液晶显示

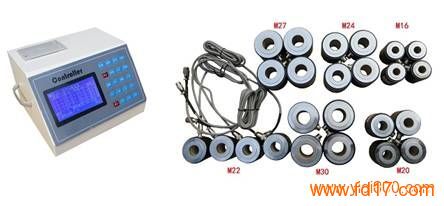

三、主要配置
1、 液晶控制仪 1台
2、 M16用传感器-120kN 4只
3、 M20用传感器-180kN 4只
4、 M22用传感器-220kN 4只
5、 M24用传感器-260kN 4只
6、 M27用传感器-330kN 4只
7、 M30用传感器-400kN 4只
四、试件及试验方法
1、试件：
试件由制造厂家加工，试件与所代表的钢结构构件应为同一材质、同批制作、采用同一摩擦面处理工艺和具有相同的表面状态，并应用同批同一性能等级的高强度螺栓连接副，在同一环境条件下存放。
试件钢板的厚度t1、t2应根据钢结构工程中有代表性的板材厚度来确定，同时应考虑在摩擦面滑移前，试件钢板的净截面始终处于弹性状态。宽度b可参照表一规定取值。L1应根据万能机夹具的要求确定。
试件板面应平整，无油污，孔和板的边缘无飞边、毛刺。
表一 试件板的宽度（mm）
螺栓直径d 16 20 22 24 27 30
板宽 b 100 100 105 110 120 120
2、试验方法
先将冲钉打入试件定位孔，然后换成装有传感器的高强螺栓连接副或扭剪高强螺栓连接副。将传感器按对应的序号连上控制仪表，仪表清零后，按要求拧紧螺帽，紧固高强螺栓终拧后、对装有传感器的每个螺栓预拉力值应在0.95P~1.05P。当传感器力值达到规定要求时控制仪表开始报警约4秒。为便于观察，试件应在其侧面画出观察滑移的直线。
将组装好的试件置于拉力试验机上，试件的轴线应与试验机夹具中心严格对中。 加荷时，应先加10%的抗滑移设计载荷值，停1min后，再平稳加荷，加荷速度为3-5kN/s，直到拉至出现滑移，测得滑移载荷 。
在试验中当发生以下情况之一时，所对应的载荷可定为试件的滑移载荷。
a）试验机发生回针现象；
b）试件侧面画线发生错动；
c）力值忽然衰减；
d）试件突然发生“嘣”的响声。
抗滑移系数应根据试验所测得的滑移载荷 和螺栓预拉力P的实测值，按下式计算，宜取小数点二位有效数字。
式中：——由试验测得的滑移载荷（kN）：
——摩擦面面数，取 =2；
——试件滑移一侧高强度螺栓预拉力实测值（或同批螺栓连接副的预拉力平均值）之和（取三位有效数字）（kN）：
——试件一侧螺栓数量，取 =2。
图二 试件装配图
济南龙鑫试验仪器有限公司专业生产高强螺栓检测设备，其中高强螺栓检测仪和高强螺栓抗滑移系数检测仪在国内有很多企业都在使用，三年质保，价格公道，有需要请致电公司电话。
