产品型号： | 761系列 |
| 产品品牌： | BESTACE | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2011-09-21 | |
 |
||
详细说明

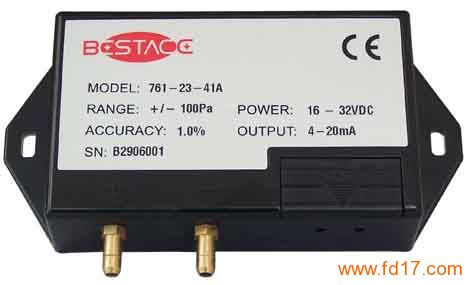

761系列微差压变送器能测正压、负压和差压，最小量程可低至10 Pa, 最大量程可高达50 KPa. 761采用电容原理技术，由不锈钢膜片与固定电极构成一个电容，其值随压力变化而变。采用特殊专利技术设计的传感器敏感元件和独特的检测电路确保了产品良好的温度性能和长期稳定性。
761系列微差压变送器具有多种输出，如0-5V，0-10V，4-20mA，也可以特制为其他输出。761系列标准精度为±1.0％FS，并且可选0.4％FS或0.25％FS高精度。温度补偿范围在-5～＋75℃，温度影响小于±0.05％FS/℃。
761系列以卓越的性能价格比，广泛应用于暖通空调，洁净工程，电子厂房、环境污染控制，医疗仪器及设备，烘箱增压及炉膛风压控制，天然气、煤气管网监测，井下通风和电厂风压监测等领域。
适用领域
暖通空调
环境污染控制
洁净工程
电厂风压监测
纺织机械
烘箱增压及炉膛风压控制
天然气、煤气管网监测
矿山井下通风监测
主要特点
最低压力量程范围10Pa！
量程范围广，特定量程可选
专利设计，性能稳定可靠
100KPa大静压
正/负压端均能承受至少100kPa的过载
多种压力接口/输出形式/安装方式可选
误接线全保护
环保设计，符合RoHS标准
761系列性能指标
性能参数 标准 特选 特选
精度RSS*(恒温下) ±1.0％FS ±0.4％FS ±0.25％FS
非线性(最佳拟合直线) ±0.97％FS ±0.33％FS ±0.20％FS
迟滞 ±0.20％FS ±0.20％FS ±0.10％FS
温度补偿范围 -5～＋75℃
零点/满程温度偏移 ＜0.05％FS/℃
最大静压 100KPa(15PSI
过载 正负向均为100KPa(15PSI)
预热漂移 ±0.1％FS
安装位置 正常为垂直安装（因工厂标定时将传感器垂直放置），其
位置安装时应对零点做必要的微调。
*RSS：非线性、迟滞、非重复性的方和根
环境和机械参数
工作温度 -18～＋75℃
存放温度 -54～＋85℃
电气连接 接线端子
压力连接 Ф3/16″塔形铜压力接口，Ф8塔形铜压力接口可选
输出调节 打开上滑盖，可对零点/满程进行微调
压力介质 空气或其它非导电性气体
壳体 ABS，94V-0
重量 300克
安装 外形及安装尺寸见附图1
电气参数(电压型)
电路 三线(＋EXC,-EXC,OUTPUT)，误接线保护
供电电压 16-32VDC/16-30VAC(其它供电电压可选)
输出 0-5VDC，0-10VDC
输出阻抗 ≤5.0 OHMS
*工厂标定时采用50KΩ负载进行标定，0-5VDC输出可在负载≥5KΩ时工作，0-10VDC输出可在负载≥10KΩ时工作
**零点输出：出厂设定在±25mV(0-5VDC)，±50mV(0-10VDC)
满量程输出：出厂设定在±25mV(0-5VDC)，±50mV(0-10VDC) 注：相对于满量程而言
