产品型号： | PC40B |
| 产品品牌： | 国产 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2011-12-03 | |
 |
||
详细说明

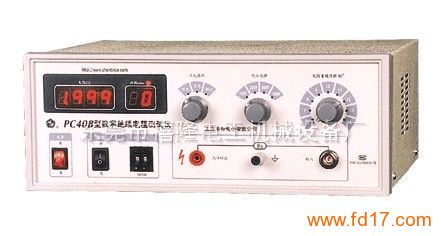

PC40B型绝缘电阻测试仪（高阻计)
1、概述
PC40B型数字绝缘电阻测试仪（高阻计）适用于测量绝缘材料、电工产品、各类元器件的绝缘
电阻；与恒温水箱（槽）配套后，还能测量在不同温度下的塑料电线电缆（无屏蔽层）的绝缘电
阻。该仪器具有测量精度高，性能稳定，操作简便等优点。
2、规格和技术特性
2.1测试电压和测量范围:
测试电压 测量范围
Ω
V 误差
100 ±5% 2×105～1.999×1010
250 2×105～1.999×1011
500 2×105～1.999×1012
1000
2.2测量范围和基本误差:
测量范围Ω 基本误差
2×105～1.999×109 ±(3%Rx+5d)
0.2×1010～1.999×1012 ±(5%Rx+5d)
注1：Rx?被测电阻的读数 d?个字
注2：基本误差测试条件为温度23±2℃，相对湿度40～60%，除电磁场外无其他磁场，仪
器预热10min后测试。
2.3产品的特色
a 仪器测量范围可延长至1.999×1015Ω；
b 采有高阻抗放大器，提高测量精度。
c 三位半数码管显示，读数直观；
d 输入端能短时间短路，不损坏仪器。
e 测试时间：1～99min
2.4使用条件
环境温度：0～40℃、相对湿度：≤70%；供电电源：AC 220V 50Hz
工作室内无强烈电磁场干扰源，无大量灰尘和腐蚀气体，通风良好。
2.5仪器可连续工作8h。
2.6消耗功率：约10W。
2.7外形尺寸：355×320×145mm (l×b×h)
2.8重 量：约6.3kg（主机）。
3、仪器结构及工作原理
3.1结构
由直流高压测试电源、放电测试装置、高阻抗直流放大器、电源和显示器组成。
3.2工作原理
仪器作高阻测试时其主要原。测试时，被测试样与高阻抗直流放大器的输入电阻“Ro”串联并
跨接于直流高压测试电源上。高阻抗直流放大器将其输入电阻上的分压讯号经放大后输出至显示
器，由显示器直接读出被测绝缘电阻值。
