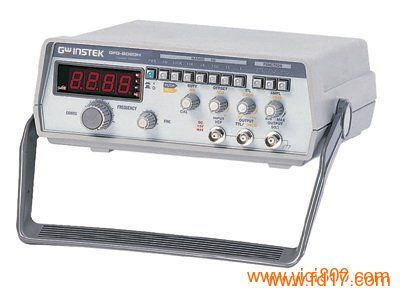

函数信号发生器GFG-8016H


函数信号发生器GFG-8016H
产品型号: GFG-8016H
产品品牌: 固纬
产品价格: 面议
所 在 地: 重庆 沙坪坝区
发布日期: 2014-02-26

详细说明


频率范围:0.2Hz ~ 2MHz
粗调、微调旋钮
正弦波, 三角波, 方波, TTL 脉波和 CMOS 输出
附 4 位数内部频率计数器
0.5" 大型 LED 显示器
可调 DC offset 电位
输出过载保护



主要输出



波形

正弦波, 三角波, 方波, Ramp 与脉波输出



振幅

>20Vp-p (open circuit); >10Vp-p (加 50Ω 负载)



阻抗

50Ω+10%



衰减器

-20dB+1.0dB (at 1kHz)



DC 飘移

<-10V ~ >+10V, (<-5V ~ >+5V 加 50Ω 负载)



周期控制

1 : 1 to 10 : 1 continuously rating



显示幕

4位LED显示幕



频率范围

0.2Hz to 2MHz (共 7 档)



频率控制

Separate coarse and fine tuning



正弦波



失真

< 1% 0.2Hz ~ 20kHz , < 2% 20kHz ~ 200kHz



频率响应

< 0.2dB 0.2Hz ~ 100kHz; < 1dB 100kHz ~ 2MHz



三角波




线性

98% 0.2Hz ~ 100kHz; 95% 100kHz ~ 2MHz



方波



对称性

<2% 0.2Hz ~ 100kHz



上升/下降时间

<120nS



CMOS 输出



位准

4Vp-p±1Vp-p ~ 14.5Vp-p±0.5Vp-p 可调



上升/下降时间

<120nS



TTL 输出



位准

>3Vpp



上升/下降时间

<30nS



VCF



输入电压

约 0V~10V ±1V input for 10 : 1 frequency ratio



输入阻抗

10kΩ (±10%)



频率计数器



模式

内部



范围

0.2Hz ~ 2MHz



准确度

±Time Base accuracy ± 1 Count



时基

振荡频率 3.58MHz , 温度稳定度 ± 20ppm (23°C±5°C)



解析度

0.1Hz, 1Hz, 10Hz, 100Hz, 1kHz



使用电源





交流 100V/120V/220V/230V ±10%, 50/60Hz



附件





电源线 × 1,
操作手册 × 1,
测试线 GTL-101 × 1



尺寸及重量





230(宽) × 95(高) × 280(长) mm,
约 2.1 公斤
