产品型号： | SWP-W-C903-02-05/06-HL |
| 产品品牌： | 福州昌晖 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2021-06-22 | |
 |
||
详细说明
单相交流功率表三相平衡输入 SWP-W-C801-00-05/06-N
单相交流功率表带变送输出三相平衡输入 SWP-W-C801-02-05/06-N
单相带报警交流功率表三相平衡输入 SWP-W-C803-01-05/06-HL
单相交带报警流功率表带变送输出三相平衡输入SWP-W-C803-02-05/06-HL
一、 仪表类型
SWP-W -- 交流功率表
SWP-HZ -- 交流工频周波表
SWP-AC -- 交流电压/电流表
SWP-COS -- 交流功率因素表
SWP-E -- 交流电量集中显示控制仪
SWP-DC -- 直流电压/电流表
二、 主要特点
1、 可随意改变仪表的输入信号量程。采用最新无跳线技术，只需设定仪表内部参数，即可适应现场要求。
2、 可带有一路模拟量变送输出或继电器报警输出，适用于各种测量控制。
3、 采用全隔离技术。
4、 SWP-E系列仪表能够同时显示4组交流电工参数。
四、 SWP-LED系列交流电量集中显示控制仪型谱表
型 号
代 码
说 明
SWP - E
□ □ □□ -□ □-□□- □ □- □ - □ 交流电量集中显示控制仪（只限80系列）
SWP - W
□ □ □□ -□ □-□□- □ □- □ - □ 交流功率表
SWP - AC
□ □ □□ -□ □-□□- □ □- □ - □ 交流电压/电流表
SWP - COS
□ □ □□ -□ □-□□- □ □- □ - □ 交流功率因素表
SWP - HZ
□ □ □□ -□ □-□□- □ □- □ - □ 交流工频周波表
SWP - DC
□ □ □□ -□ □-□□- □ □- □ - □ 直流电压/电流表
外形特征
C 横式显示仪表
S 竖式显示仪表 外形尺寸
4 96×48mm（横式） 48×96mm（竖式）
8 160×80mm（横式）80×160mm（竖式）
9 96×96mm
控制作用
01 测量显示
03 三位式控制
通讯方式
□ 0:无通讯；2:RS-232；4:RS-422；8:RS-485
输出方式
□ 参见"变送输出方式"
输入类型
□□ 参见"输入类型"
第一报警方式
□ 参见"报警输出方式"
第二报警方式
□ 参见"报警输出方式"
馈电输出
P DC24V馈电输出
供电方式
W DC24V供电
T AC90～265V供电开关电源
AC220V供电（线性电源，可省略）
注：外形尺寸为４与９的仪表不能同时做上,下限报警与变送输出。
例：如仪表要做上、下限报警就不能有变送输出。如要变送输出那只能有一个上限报警。

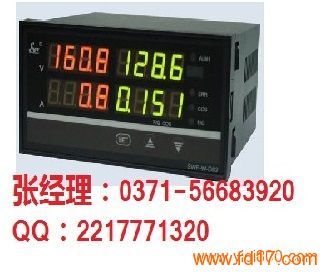

★ SWP－W交流功率表标准出厂为双屏显示。
