产品型号： | OFL280 |
| 产品品牌： | 罗意斯 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2012-10-31 | |
 |
||
详细说明

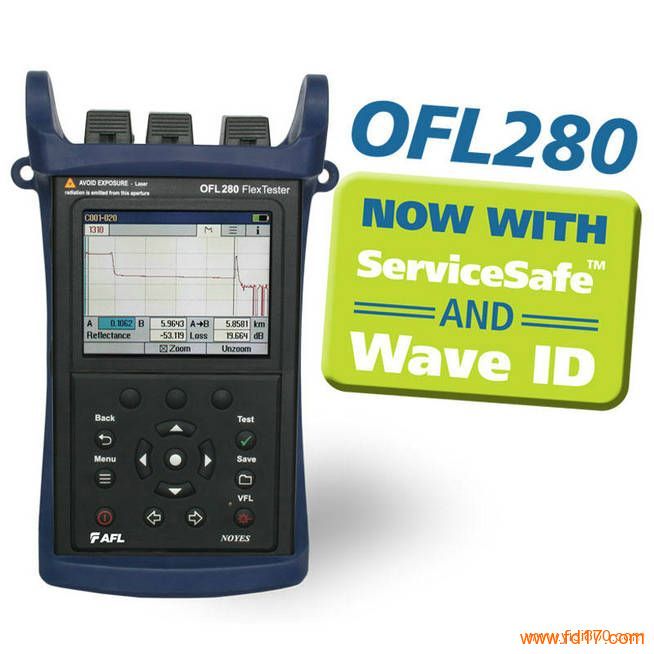

罗意斯OFL280 FlexTester 提供无以比拟的光纤测试功能，并且操作简单，轻便易携。所有OFL280 FlexTester的型号都配置1310/1550nm OTDR，支持PON测试功能,光功率计,1310/1550nm光源和可视故障定位仪。
对多数用户来说，双波长OFL280-100提供了理想的性价比，测试1310和1550nm通常满足点对点和FTTx PON网络光纤测试需求。三波长OFL280-101和OFL280-102型号还支持1625nm或1490nm。测试1490nm允许用户验证FTTx PON网络。带滤波的三波长OFL280-103可以用1310/1550nm波长测试暗纤，也可用1625nm波长测试在线的FTTx网络，并且测量FTTx网络在1490/1550nm上的光功率。
OFL280 FlexTester用户操作界面简单，OTDR的测试结果可以按业界标准的SOR格式保存，在PC上查看，打印，分析和处理。
产品规格特性
特性 OFL280 型号
-60 -100 -101 -103
和罗意斯的光功率计和光源相兼容，可识别音频和波长ID ■ ■ ■ ■
和罗意斯的光纤识别器相兼容
■ ■ ■ ■
内置光功率计 ■ ■ ■
内置故障定位仪 ■ ■ ■ ■
1310 nm – OTDR, PON OTDR, 光源(CW, 波长ID, 音频) ■ ■ ■
1550 nm – OTDR, PON OTDR, 光源(CW, 波长ID, 音频) ■ ■ ■
1490 nm – OTDR, PON OTDR, 光源(CW, 波长ID, 音频)
1625 nm – OTDR, PON OTDR ■ ■
1625 nm – FTTx 在线光纤OTDR ■
1490/1550 nm – FTTx PON 功率计 ■
特性 OFL280 型号
-60 -100 -101 -103
点到点光网络建设和故障定位：光纤损耗，熔接和连接损耗及反射，故障点 ■ ■ ■ ■
FTTx PON 网络建设：光纤损耗，分光器损耗和反射，熔接和连接损耗及反射，故障点 ■ ■ ■ ■
FTTx 光网络故障定位- 暗纤：定位光缆断点，熔接断点，坏的连接 ■ ■ ■ ■
FTTx 光网络故障定位- 在线光纤：定位边际故障，如宏弯，差的熔接，高损耗连接，水侵入引起的高损耗光纤段 ■
FTTx 业务调试：在ONT验证网络功率，定位客户端光缆故障 ■
OFL280-60, -100, 和-101 OFL280-103
技术指标
OTDR功能
发射极类型 激光
安全等级Class I FDA 21 CFR 1040.10, 1040.11，
光纤类型 单模
波长1310/1490/1550/1625 nm
波长偏差±20/±20/±20/±10 nm
动态范围34/32/32/30 dB (SNR=1)
事件盲区 0.8 米
衰减盲区3.5 米@ 5ns
脉冲宽度5，10，30，100，300 ns，1，3，10 µs
范围设置250 米 到240 公里
数据点> 32，000
数据点间距5厘米(<=1.5公里), 范围/30000 (>1.5公里)
群折射率1.4000 到1.6000 (GIR)
距离不确定性±(1+ 0.005% x 距离+ 数据点间距)
曲线文件格式Bellcore GR-196版本1.1
曲线文件存贮 内部存贮(>1000 条曲线)
数据传输到PC USB 连接线
OTDR测试模式全自动， 快速端点定位，专家，实时
光功率计功能
校准波长1310，1490，1550，1625，1650 nm
检测器类型InGaAs
测量范围+23 to - 50 dBm
蜂音检测范围+3 to -35 dBm
蜂音识别270/330/1k/2k Hz
波长ID范围+3 to -35 dBm
精确度± 0.25 dB
分辨率0.01 dB
测量单位dBm or watts
激光光源功能
发射类型 Class I FDA 21 CFR 1040.10, 1040.11，
激光类型 单模
波长(nm) 1310/1490/1550
波长误差± 20 nm
光谱宽度(FWHM) 2nm (最大)
内部调制1 kHz，2 kHz，CW
波长ID 同罗意斯光功率计和光源兼容
输出功率稳定度< ± 0.25 dB
输出功率–3dBm
PON 功率计功能
校准波长1490，1550 nm
检测器类型Filtered InGaAs
隔离> 40 dB
测量范围+23 to – 50 dBm
精确度± 0.5 dB
分辨率0.01 dB
测量单位dBm 或watts
可视故障定位仪功能
发射极类型Laser
安全等级Class II FDA 21 CFR 1040.10, 1040.11，
波长650 nm
输出功率 单模光纤上0.8 mW
常规
尺寸19x11.2x4.7厘米 (7.5x4.4x1.9 英寸)
重量0.8 公斤 (1.7 磅)
操作温度-10 至+50°C，0 至95% RH
存贮温度-20 至+60°C，0 至95% RH
电源 可充电Li-Ion 或AC
电池寿命10 小时, 背光亮, 连续操作
显示屏幕LCD，320 x 240，3.5 inch (89
OTDR和OPM接口 可转其它接头类型
订货信息
型号 波长和功能 说明
OFL280-60 1310, 1550nm 双波长OTDR, 点到点损耗测试, 内置红光源
OFL280-100 1310, 1550nm 双波长OTDR, 点到点损耗测试, PON 应用
OFL280-101 1310, 1550, 1625nm 双波长OTDR, 点到点损耗测试, PON 应用, 测试1490 nm, FTTx 下行数据
OFL280-103 1310, 1550, 1625nm, 在线光纤滤波, PON功率计 双波长OTDR, 点到点损耗测试, PON 应用, 测试暗纤, 测试FTTx在线光纤, 测试PON
网络下行1490/1550 nm 功率
