产品型号： | VMS-5030A |
| 产品品牌： | 万濠 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2012-06-04 | |
 |
||
详细说明

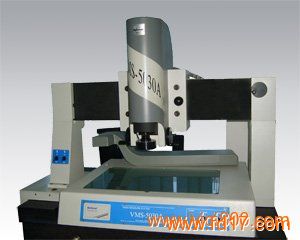

VMS-5030A
产品用途和特点
该仪器以二维测量为主,包括点、线、圆弧、矩形等几何元素和零件的长度、角度、轮廓外形、表面形状等。也能做三维测量，如台阶的高度、孔或槽的深度等。广泛的应用于机械、电子、仪表、.塑胶等行业。该机具有以下特点
● 固定式工作台及花岗石底座，稳定性好，精度高，可测量较大较重工件二不影响精度
● 采用高解析度日本彩色CCD摄像机预计美国NAVITA变倍镜头
● X向、Y向采用空气轴承，花岗石导向，保证了机械的精度稳定，提高了测量精度
技术规格参数
仪器型号 VMS-5030A
工作台 金属台尺寸(mm) 700*450
玻璃台尺寸(mm) 550*350
运动行程序(mm) 500*300
仪器重量(kg) 500
外形尺寸(长*宽*高)mm 1600*800*1660
Z轴升降行程 200mm
工作距离 92mm
X、Y、Z数显解析度 0.5μm
X、Y坐标示值误差 (3+L/200) μm (L为被测长度，单位：mm)
影
像
系
统 摄像机： 彩色1/2〞CCD摄像机
视频总倍率： 23.5X--148X
变倍物镜倍率： 美国NAVITAR 0.7X--4.5X
物方视场： 11.1mm--1.7mm (物方视场为对角线的长度)
表面光源与透射光源均用LED，亮度可调
测量系统 VMS-F/Ⅱ USB-302 M2D/QIM3008 客户自备电脑
电 源 220V ± 10 % 50/60Hz
总功率 50 W（不包含电脑）
压缩空气 ≥0.5Mpa
压缩空气流量 120L/min(0.4Mpa)）
工作环境 温度 （20 ± 2）℃ 湿度 40%—70%
仪器配件
仪器配件 1X镜筒(标配) 0.5X镜筒(选配) 工作距离
变倍镜头 0.7X—4.5X 0.7X—4.5X mm
附加镜 视频倍率 物方视场(mm) 视频倍率 物方视场(mm)
标配 23.5X--148X 11.1--1.7 11.8X--74X 22--3.4 92
2X(选) 47X--296X 5.5--0.9 23.5X--148X 11.1--1.7 36
