产品型号： | VMS-6060H |
| 产品品牌： | 万濠 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2012-06-04 | |
 |
||
详细说明

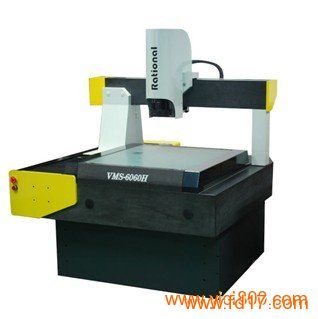

大型CNC影像仪测量仪
VMS-6060H是本公司推出的中大行程的CNC型影像测量仪,它采用气浮技术和伺服控制技术,结合本公司自动研发的QIM5008自动测量软件、可实现高效、准确的大批量工件测量、适用于精密零部件的检测和质量控制。在机械、电子、五金、塑胶等行业中都得到了广泛的应用。
VMS-6060H具有以下特点：
● 程控恒流驱动式四环四区表面冷光光源，可适应复杂的工件测量。
● 具有快速自动对焦，自动寻边，强大的编程和自动测量功能。
● 采用亚像素细分技术，提高边界分辨能力。
● 在线SPC数据处理分析，大批量具测量。
● X、Y、Z三轴伺服控制，定位精度高速度快，X、Y速度可达到300mm/s,运行平稳。
● X、Y向导轨采用高精度花岗石，性能稳定，不易变形
● XY向移动的部分采用低摩擦，高速度，高精度的气浮移动导向系统。
● 激光指示器指示测量位置，方便快速定位。
● 可选配自动变倍功能，无需像素校正实现多倍率下高效测量。
技术规格参数
型号 VMS-6060H
玻璃台尺寸（mm） 640*770
运动行程(mm) 600*600*150
外形尺寸（L*W*H） 1500*1300*1510
仪器重量（kg） 1281
影像系统 摄像机： 进口1/2"CCD摄像机
变倍物镜率 ： （美国：NAVITAR）0.7-4.5X（可选美国NAVITAR自动变倍镜头）
视频倍率： 23.5X-148X
物方视场： 11.1mm-1.7mm
表面光源与透射光源均用LED，亮度可调
可选配RENISHAW简易测头和M3D-MB测量软件
VMS-6060H工作环境
电 源 220V± 5% 50/60Hz
功 率 450W(不包含电脑)
气源压力 ≥0.5MPa
空气流量 100L/min (0.4MPa)
温度范围 20±2℃ < 1℃/h < 2℃/24h < 1℃/m
湿 度 55%—65%
仪器配件
仪器配件 1X镜筒（标配） 0.5X镜筒（选配） 工作距离
变 倍 镜 0.7X～4.5X 0.7X～4.5X （mm）
附 加 镜 视频倍率 物方视场（mm） 视频倍率 物方视场（mm）
0.5X (选) 11.8X～74X 22～3.4 5.9X～37X 44～6.8 175
标 配 23.5X～148X 11.1～1.7 11.8X～74X 22～3.4 92
2X （选） 47X～296X 5.5～0.9 23.5X～148X 11.1～1.7 36
