产品型号： | LDM1 |
| 产品品牌： | 辰龙 | |
| 产品价格： | 面议 | |
| 所 在 地： | 湖北 武汉市 | |
| 发布日期： | 2014-09-19 | |
 |
||
详细说明

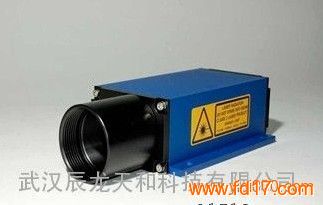

LDM1型激光测距仪
品牌：辰龙 型号：LDM1 加工定制：是
类型：便携式 测量范围：0.2-35m m 测量精度：1 mm
产品特性：湖南激光测距仪
产品简介：品牌:辰龙 ;型号:LDM1 ;加工定制:是 ;类型:便携式 ;测量范围:0.2-35m m;测量精度:1 mm
LDM1型激光测距仪
测量范围(*1) 0.2-35m,任何表面
最大达：150m,需要反射板
测量精度(*2) +/-2 mm (0,2 - 35m)
+/-3 mm (0,2 - 150m)
分辨率 取决于量程因子
1 mm， SF = 1 (标准)
0,001 mm，SF = 1000
重复性 ≤0.5 mm
测量速率(*1) 10Hz， LMC-J-0040-1
50Hz， LMC-J-0040-2
其它 0,16 -6 s (典型 5 Hz)
连接器 12 针 (723型接头)
激光散度 0.6mrad
激光等级 1mW 遵循IEC 825-1, 2级红光
ProfiBus RS 485, DP-V0 从站，IEC 61158 / IEC 61784, 波特率自动检测，外接终端器
SSI 传送速率 50kHz. 1 MHz, 24位, 格雷编码
开关量输出 可编程开关量输出（集电极开路），带负载能力0.5A
模拟量输出 4 - 20mA,可编程
工作温度 -10 °C to +60 °C
供电电压 10-30 V, <1.5 W
外形尺寸 212 x 96 x 50 mm (L x W x H)带插头，长度达 260mm
重量 850g
防护等级 IP65
*1 取决于被测表面的反射率，杂散光以及环境条件等
*2 统计概率分布95%
安装支架–适用于 LDM1系列激光测距仪
光亮滤镜LMC-GF102 MRC 适用于LDM系列激光测距仪
保护罩适用于LDM系列激光测距仪
精密 – 坚固 – 快速 – 无需反射板
毫米级测量精度
精确定位
可检测运动物体
ProfiBus DP和SSI接口
LDM1型激光测距仪基于光电原理，通过比较发射和接收调制信号的相位差实现距离测量。该仪器可以检测固定或移动物体目标，适用于各类工业应用。
由于所用的激光二极管的发散度为0.6mrad，所以可以达到非常高的测量精度。
测距仪内置了红色瞄准激光，方便对准和使用。测量距离在0.2 - 35米范围内，可以测量任何物体表面。测量距离在35-150米范围内；测量与被测物体表面的反射率有关（例如：水泥表面的发射率是30%，而白纸表面的反射率是90%）。特殊应用，我们可以提供特制反射板，反射率高达2000%。
由于内置了ProfiBus DP接口，使得LMC-J-0040-3型激光测距仪能够方便地集成到现场总线中。另外，SSI接口为接入计量模块提供了另一种方便的选项。
特点：
激光等级：2级
不需要反射板
任何表面测量精度均为毫米级
安装使用方便
集成到Profibus/SSI总线系统
防护等级IP65
可以提供防爆型激光测距仪
