产品型号： | AST-SL30 |
| 产品品牌： | 进口 | |
| 产品价格： | 面议 | |
| 所 在 地： | 湖北 武汉市 | |
| 发布日期： | 2014-07-22 | |
 |
||
详细说明

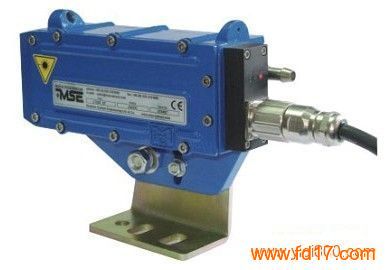

钢水液位传感器
品牌：进口 加工定制：是 型号：AST-SL30
制作工艺：集成 输出信号：模拟型 材料：金属
材料物理性质：导体 材料晶体结构：非晶 防护等级：IP65
产品特性：西安激光液位钢水传感器,山东钢水液位传感器,河北钢水液位传感器,河北钢水液位传感器
产品简介：品牌:进口 ;加工定制:是 ;型号:AST-SL30 ;制作工艺:集成 ;输出信号:模拟型 ;材料:金属 ;材料物理性质:导体 ;材料晶体结构:非晶 ;防护等级:IP65
AST-SL30-3R-10-W激光钢水液位计的特点：
●用于测量熔融状态下钢水的液位，闭环控制钢水的液位
●能在恶劣的户外环境下，保持很高的测量精度和可靠性
●使用可见激光束，易于瞄准被测物
●连接电缆长度可扩展
●可用电脑输入各种功能指令
●可用不同参数对开关量输出和模拟量输出分别编程
●随意设定报警距离范围
●随意设定测量值的输出单位
●可用外部触发器实现远程触发测量
工作原理：
AST-SL30型激光液位计采用相位比较原理进行测量。激光液位计发射不同频率的可见激光束，接收从被测物返回的散射激光，将接收到的激光信号与参考信号进行比较，最后用微处理器计算出相应偏移所对应的物体间距离。测量精度可以达到mm级。
性能指标
测量范围
0.1-30m,自然物体表面，最远可测150米
工作温度
-10℃-50℃，大于50℃需加冷却（水冷气冷可选）
测量精度
0.5mm
存储温度
-20℃-70℃
分辨率
0.1mm
供电电压
10V-30VDC
重复性
0.5mm
测量时间
白色表面10Hz，其他表面：0.1s-6s
激光发散角
0.6mrad
传感器尺寸
220×124×60mm（L×W×H）
激光等级
2级
安装孔尺寸
见尺寸图
防护等级
IP65，铝壳
重量
1.9Kg（含安装支架）
数据接口
RS232/RS422（可转换）
波特率9600，ASCII 格式8n1
开关量输出
可编程开关量输出（中心点和滞后范围）带负载能力0.5A
模拟量输出
对测量范围可编程，4-20mA，
负载阻抗≤500Ω
工作模式
DT（测量自然表面）；DW(测量白色表面) DX（50Hz测量只用于D150-50型）
1测量精度与测量距离和被检物品反射率有关
2测量精度的统计概率为95%
仪表外壳和冷却
材料
AL6铸铝，高温喷塑
冷却方式
气冷+空气吹扫；水冷+空气吹扫
防护等级
IEC IP66，DIN89011
气压
5-15PSI，流量：28-140L/min
重量
1.9kg
水压
5-10PSI,流量：0.2-0.3L/min
电缆接头
IP65
水温
环境温度低于70℃,使用20℃冷却水
长度
2米
环境温度高于80℃,使用5℃的冷却水
端子接线图
No.
颜色
定义
1
白
报警
2
绿
T×D/RX+
3
黄
R×D/RX-
4
灰
GND
5
棕
TRIG
6
粉（橙）
VCC
7
兰
GND
8
红
IOUT
9
黑
TX+
10
紫
TX-
外形尺寸图
常用参数设置表
参数
含义
参数
含义
SA=1
测量值平均个数为1
SF=1
输出、显示比例系数为1
SD=DEC
显示方式为十进制
AC=1500
报警中心点（单位：米）
ST=0
测量时间0-25（0为最短）
AH=1
报警滞后
BR=9600
通讯波特率9600
RB=1000
模拟量输出4mA对应距离值
AS=DT
上电自动运行方式为DT
RE=2000
模拟量输出20mA对应距离值
TD=0/0
