产品型号： | 西门子PLC |
| 产品品牌： | 西门子 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 松江区 | |
| 发布日期： | 2017-03-16 | |
 |
||
详细说明
西门子光纤通讯模块
PROFIBUS DP 接口:
DP 接口可用作 DP 主站或 DP 从站运行。在该接口上，PROFIBUS DP从站可在等时模式下运行．全面支持 PROFIBUS DP V1 标准。它提高了 DP V1 标准从站的诊断和参数化能力。 以太网接口；
CPU 315-2 PN/DP 的第2个内置接口是一个基于 Ethernet TCP/IP 的 PROFINET 接口。
它支持下列协议： S7通讯用于在SIMATIC控制器间进行数据通讯; 用于通过 STEP 7 编程、调试和诊断的编程器/OP通讯； 与HMI和SCADA连接的PG/OP通讯; 在PROFINET上实现开放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通讯； SIMATIC NET OPC-Server用于与其它控制器以及CPU自带的I/O设备进行通讯

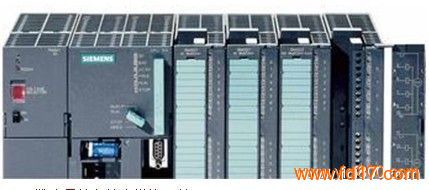

如果用户的自动化任务需要 8 个以上的 SM、FM 或 CP 模块插槽时，则 S7-300（除 CPU 312 和 CPU 312C 外）可以扩展：
中央控制器和3个扩展机架最多可连接32个模块：
最多可将 3 个扩展机架（EU）连接到中央控制器（CC）。可以将八个模块插入到每个 CC/EU 中。 通过接口模板连接：
每个 CC / EU 都有自己的接口模块。在中央控制器上它总是被插在 CPU 旁边的模块插槽中，并自动处理与扩展单元的通信。 通过 IM 365 扩展：
1个 EU 最远扩展距离为 1米，电源电压也通过该扩展提供。 使用 IM 360/361 扩展：
可扩展到 3个 EU, CC 与 ER 之间以及 EU 与 EU 之间最远距离 10m。 独立空间安装：
单独的 CC/EU 还可以相互距离较远地放置。两个相邻CC/EU或EU/EU之间的距离：长达 10m。 灵活的安装方式：
CC/EU 既可以水平安装，也可以垂直安装。这样可以最大限度满足空间要求。
通讯
S7-300 具有不同的通讯接口：
连接AS-i、PROFIBUS和工业以太网总线系统的通讯处理器。 用于点到点连接的通讯处理器 多点接口 MPI, 集成在 CPU 中;
是一种经济有效的方案,可以同时连接编程器/PC、人机界面系统和其它的SIMATIC S7/C7自动化系统。
通过PROFIBUS DP进行过程通讯
SIMATIC S7-300 通过通讯处理器或通过配备集成 PROFIBUS DP 接口的 CPU 连接到 PROFIBUS DP 总线系统。带 PROFIBUS DP 主/从接口的 CPU 可以进行分布式自动化结构，可以高速通讯并且易于使用。
从用户的角度来看，PROFIBUS DP上的分布式I/O处理与集中式I/O处理没有区别（相同的组态，编址及编程）。
以下设备可作为主站连接：
SIMATIC S7-300
(使用带 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP) SIMATIC S7-400
(使用带 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP) SIMATIC C7
(使用带 PROFIBUS DP 接口的 C7 或 PROFIBUS DP CP) SIMATIC S5-115U/H、S5-135U 和 S5-155U/H，带IM 308 SIMATIC 505
由于性能原因，每条链路上主站的数量限制为2个。
以下设备可作为从站连接：
ET 200 分布式 I/O 设备 S7-300，通过 CP 342-5 CPU 313C-2 DP、CPU 314C-2 DP、CPU 315-2 DP、CPU 315-2 PN/DP、CPU 317-2 DP、CPU 317-2 PN/DP 和 CPU 319-3 PN/DP C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP, C7-635, C7-636 现场设备
尽管配有 STEP 7 的编程设备/PC 或 OP 在总线上可作为主站使用，但是通过 PROFIBUS DP 也可以部分运行 MPI 功能。
通过 PROFINET IO 进行过程通讯
SIMATIC S7-300 通过通讯处理器或通过配备集成 PROFINET 接口的 CPU 连接到 PROFINET IO 总线系统。配备 PROFINET 接口的 CPU 可实现高速、易于使用的分布式自动化组态。
从用户的角度来看，通过 PROFINET IO 进行通讯的分布式 I/O 可作为中央 I/O（相同的组态、寻址和编程）。
可将下列设备作为 IO 控制器进行连接：
SIMATIC S7-300
（使用配备 PROFINET 接口或 PROFINET CP 的 CPU） SIMATIC ET 200
（使用配备 PROFINET 接口的 CPU） SIMATIC S7-400
（使用配备 PROFINET 接口或 PROFINET CP 的 CPU）
接口（点对点）进行数据通讯
可以连接以下设备：
SIMATIC S7-300 SIMATIC S7-400 SIMATIC S5-115U/H、S5-135U 和 S5-155U/H 编程器 PC 机 SIMATIC HMI 操作员控制和监视系统 数控 机器人控制器 工业PC 驱动控制器 其它厂商设备
产品参数：
SIEMENS 可编程控制器
1、 SIMATIC S7 系列PLC、S7200、s71200、S7300、S7400、ET200
2、 逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP 系列直流电源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A
4、HMI 触摸屏TD200 TD400C TP177,MP277 MP377
SIEMENS 交、直流传动装置
1、 交流变频器 MICROMASTER系列：MM、MM420、MM430、MM440、ECO
MIDASTER系列：MDV
6SE70系列（FC、VC、SC）
2、全数字直流调速装置 6RA23、6RA24、6RA28、6RA70 系列
SIEMENS 数控 伺服
1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,
2、伺服驱动 ： 6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128
