产品型号： | VTM-1510 |
| 产品品牌： | 万濠 | |
| 产品价格： | 89元/台 | |
| 所 在 地： | 江苏 苏州市 | |
| 发布日期： | 2015-05-08 | |
 |
||
详细说明

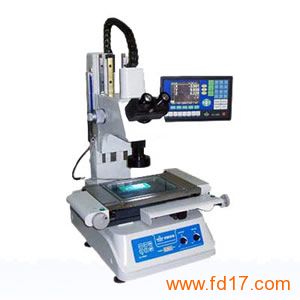

工具显微镜
产品用途
影像工具显微镜是一种集光、机、电、软件于一体的高精度、高效率显微测量仪器。它被广泛用于如电子元件、精密摸具、精密刀具、弹簧、塑胶.、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等领域。以二维测量为主，亦可做三维辅助测量。还能以目镜标准片做比较测量、测量螺纹节距、外径、牙角、尺形及切刀具等工件的尺寸或对外形轮廓进行显微放发测量，检验工件的表面状况，测量角度，长度等。另外还可作为观察显微镜，用相对量测法检查工件表面粗糙度等非接触测量为目的各种精密加工业。是计量室、实验室内以及生产车间不可缺少的计量检测设备之一。
产品特点
VTM系列影像工具显微镜具有多种数据测量、显微放大、显示、输入和输出等数据处理功能。可采用Windows图形窗口的专用测量软件QIM3008进行自动寻边操作，无需编程，只要鼠标点击即可测量，简单方便易行。
技术规格参数
仪器型号
VTM-1510
VTM-1510G
VTM-1510F VTM-2010
VTM-2010G
VTM-2010F VTM-2515
VTM-2515G
VTM-2515F VTM-3020
VTM-3020G
VTM-3020F
工
作
台 金属尺寸（mm） 354X228 404X228 450X280 500X300
玻璃台尺寸（mm） 210X160 260X120 306X196 350X250
X、Y运动行程（mm） 150X100 200X100 250X150 300X200
Z向行程（mm） 150 150 200 200
X、Y、Z向分辨率（μm） 0.5 0.5 0.5 0.5
X、Y坐标示值误差 （μm） (3+L/75) μm (L为被测长度单位: mm)
仪器重量（kg） 100 110 135 140
外形尺寸（mm） 540X667X850 800X675X920
目视系统 影像系统
G型影像系统 F型影像系统
物镜放大倍数 1X、3X（标配）、5X
国产CCD摄像机
M2D/QIM3008软件
进 口
1/2?CCD摄像机
M2D/QIM3008软件
目镜放大倍数 10X（单、双目同）（选）
总放大倍数 10X?50X
物镜放大倍率误差 包括畸变在内的放大率误差≤0.08%
透射照明光源 24V/20W卤素钨灯
反射照明光源 12V LED环形灯及带激光指示器反射照明
