产品型号： | DTP-1540 |
| 产品品牌： | 万濠 | |
| 产品价格： | 45000元/台 | |
| 所 在 地： | 江苏 苏州市 | |
| 发布日期： | 2015-05-08 | |
 |
||
详细说明
•商品描述：

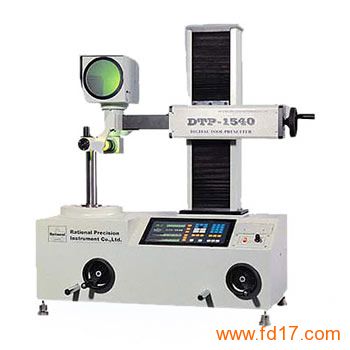

DTP-1540投影式刀具预调仪
产品用途
本仪器是集光、机、电于一体的精密级刀具预调测量仪。主要适用于测量数控机床、加工中心和柔性制造单元上所使用的镗铣类刀具切削 刃的精确坐标位置，并能检查刀尖的角度、圆角及刃口情况。
技术规格参数
测量范围 直径（X向）：ø300mm
高度（Z向）：30-400mm
数显解析度 X轴 0.5μm
Z轴 0.5μm
示值误差（mm） 径向±( 0.01?IT7/3)
轴向±( 0.015?IT7/2)
主轴刀套标准锥度 7：24
圆锥柄号 标准配置 BT40
选 配 BT30
投影屏直径 Ø120mm
物镜放大倍数量 20X
仪器说明 透射灯 24V/20W
电 源 AC 110V / 220V 50 / 60Hz
外形尺寸(L*W*H) 940X520X870（mm）
仪器重量 90kg
