产品型号： | VMS-A1510G |
| 产品品牌： | 万濠 | |
| 产品价格： | 89元/台 | |
| 所 在 地： | 江苏 苏州市 | |
| 发布日期： | 2015-05-08 | |
 |
||
详细说明

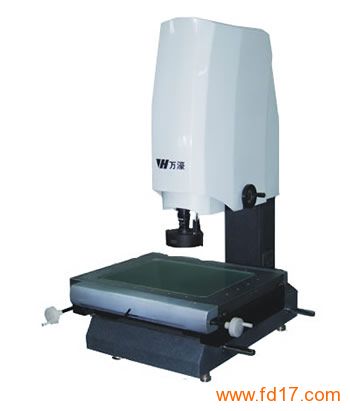

影像测量仪
产品用途
VMS-A系列非常接触影像测量仪是一种由高分辨率CCD彩色摄像机、连续变倍镜头、精密光栅尺、圆形测量仍旧与工作台等组成的高精度、高效率的光电测量系统。以二维测量为主，也可做三维辅助测量
VMS-A 系列非常接触影像测量为分手动、CNC两种机型。可以满足客户的不同需求，在机械、电子、五金、塑料等行业中都得到了广泛的应用。
手动型采用专用测量软件QIM3008可对测绘图形进行处理及输出。用户可根据各自的需求选配打印机和不同的测量与瞄准系统。
CNC型可用操纵杆/鼠标操作，方便易用，程控恒流驱动式四环冷光表面光源，可适应复杂的工件测量，结合我公司的QIM5008自动测量软件可实现高效率的批量测量。
手动型
机器型号 VMS-A2015 VMS-A2515 VMS-A3020 VMS-A3525
工作台尺寸（mm） 390X292 440X292 490X242 540X392
运动行程 （mm） 200X150 250X150 300X200 350X250
Z轴升降行程（mm） 150(调焦及辅助测量)
数显分辨率（μm） 0.5
X、Y示值误差 （3+L/150）（μm）（L长度被测量长度, 单位 mm）
电源 AC220V/AC110V 功率 50W(不包含电脑)
测量与瞄准系统 订货号 VMS-F/Ⅱ 快捷型（选） VMS-F/Ⅳ 增强型（选）
配置说明 QIM-3008软件 M2D-AT软件 标 准 球
USB-302 M3D-MB软件 USB-303
电 脑
客户自备电脑 RENISHAW简易测头 17?显示器
外形尺寸（L*W*H） 777X688X1100（mm）
仪器重量(kg) 189 196 204 216
CNC型
机器型号 VMS-A1510H VMS-A2010H VMS-A2515H VMS-A3020H
工作台尺寸（mm） 390X292 440X292 490X242 540X392
运动行程 （mm） 150X100 200X100 250X150 300X200
Z轴升降行程（mm） 150(调焦及辅助测量)
数显分辨率（μm） 0.5
X、Y示值误差 ≤ （3+L/150）（μm）（L长度被测量长度, 单位 mm）
电源 AC 220V/AC110V 功率 50W（不包含电脑）
外形尺寸（L*W*H） 772X688X1100(mm) 815X688X1100(mm)
仪器重量(kg) 195 203 210 222
VMS-A系列仪器影像系统及仪器配件
影像系统
摄像机 进口彩色1/2?CCD摄像机
变倍镜头 美国NAVITAR变倍镜头/带同轴光变倍镜头（二选一）
视频倍率 23.5X----148X
物方视场 11.1mm----1.7mm(物方视场为对角线的长度)
变倍镜头倍率 0.7X----4.5X
仪器配件 1X镜筒(标配) 0.5镜筒(选配) 工作距离(mm)
变倍镜头 0.7X~4.5X 0.7X~4.5X
附加镜 视频倍率 物方视场(mm) 视频倍率 物方视场(mm)
0.5X(选) 11．8X~74X 22~3.4 5.9X~37X 44 ~6.8 175
标 配 23.5X~148X 11.1~1.7 11.8X~74X 22~3.4 92
2X( 选) 47X~296X 5.5~0.9 23.5X~148X 11.1~1.7
