详细说明
KF-3851LT型法兰式液位变送器的安装法兰标准按ANSI，法兰有3″和4″规格，法兰等级为150LB(2.5MPa)、300LB，法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。
接液膜片材料有316L、哈氏C-276、蒙乃尔、钽等。

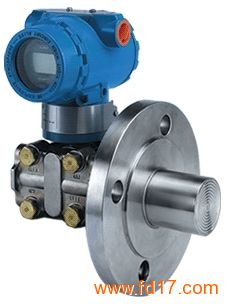

KF-3851LT型 法兰式液位变送器(最大工作压力2.5MPa)
4 0-4~40KPa
5 0-40~200KPa
6 0-0.16~700KPa
代号 输出
E 非智能型 (4~20mA输出)
S 智能型 (HART协议)
代号 公称直径尺寸(mm) 插入筒长度(mm) 高压侧隔离膜片材料
A0 80 平 316LSST
A2 80 50 316LSST
A4 80 100 316LSST
A6 80 150 316LSST
B0 100 平 316LSST
B2 100 50 316LSST
B4 100 100 316LSST
B6 100 150 哈氏C-276
C0 80 平 哈氏C-276
C2 80 50 哈氏C-276
C4 80 100 哈氏C-276
C6 80 150 哈氏C-276
D0 100 平 哈氏C-276
D2 100 50 哈氏C-276
D4 100 100 哈氏C-276
D6 100 150 哈氏C-276
E0 80 平 钽
F0 100 平 钽
代号 安装法兰
A 3″150LB 碳钢镀锌
B 4″150LB
C 3″300LB
D 4″300LB
代号 结构材料
法兰接头 排气/排液阀 隔离膜片 灌充液体
22 316不锈钢 316不锈钢 316不锈钢 硅
油
23 316不锈钢 316不锈钢 哈氏合金C
24 316不锈钢 316不锈钢 蒙乃尔
25 316不锈钢 316不锈钢 钽
33 哈氏合金C 哈氏合金C 哈氏合金C
35 哈氏合金C 哈氏合金C 钽
44 蒙乃尔 蒙乃尔 蒙乃尔
代号 附加功能
M1 0~100%线性指示表
M2 LED数字显示器
M3 LCD数字显示器
C0 1/2-14NPT锥管内螺纹接头
C1 1/2-14NPT引压接头后部焊接引压管φ14
C2 丁字形螺纹接头M20×1.5
d 隔爆型dⅡBT4
i 本安型iaⅡCT6
KF3851LT 5 S A 6 A 22 M1 ←选型举例
