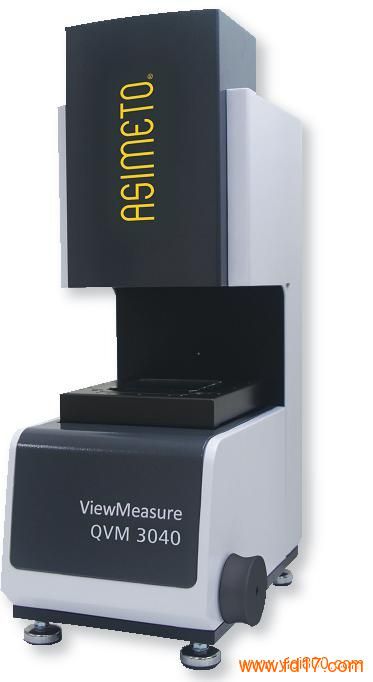

产品型号： | QVM3040H |
| 产品品牌： | ASIMETO | |
| 产品价格： | 面议 | |
| 所 在 地： | 天津 西青区 | |
| 发布日期： | 2016-10-31 | |
 |
||
详细说明
在视野内瞬间完成部件测量
高精度快速影像测量
消除人为测量误差
结果稳定
⑴智能
①自动识别工件方向与原点位置：
在测量视野内，任意放置测量物，即使改变目标放置的位置或方向，也能自动侦测物件位置、角度及寻边模式进行测量，无需测量开始前的定位或固定夹具，实现快速测量。
②可同时测量多个工件:
一次对测量台上视野内的多个工件进行同时测量。即使工件对象不同，系统也能自动识别并寻找相对应的测量程序进行测量。
⑵准确
①高精确度：
搭载高精度CCD相机，利用亚像素处理法快速检出测量。不用因个人的技术差异而造成人为误差，实现高精度测量结果。
②去除毛边或缺陷进行测量：
对测量物进行理想边缘判定，依测量特征性质，分别去除毛边或缺陷，从而稳定测量结果。
测量线、圆、弧特征，依最小二乘法进行演算，并可设定点数，最大500点，自动识别可稳定测量结果。
③自动对焦电动平台：
配备大景深光学镜头，能对于凹凸不平的测量位置自动对焦。
⑶便捷
①任何人都可以轻松量测复杂的工件：
利用一只鼠标即可完成复杂的量测工作
②自动生成报告书：
测量结果及图示可自动输出到Excel或Text文件中，快速生成工作所需的报告书。
⑷定制
• 提供立式与卧式两种机型，适合不同测量方式。
• 根据用户实际需求，无论是软件、配置或机器尺寸都可接收定制服务，机器尺寸最大可达300mmx300mm。为客户提供全面服务支持。
• 检验报告书可自定义Excel格式
⑸光学镜头
①光学特性：
• 搭载特殊设计的双远心特性镜头，即使表面不平整，尺寸亦不受影响。
• 大景深消除焦点变化所受到的影响
• 降低影像失真确保视野内测量精度
• 消除角度和透视所带来的误差
②照明系统：
垂直光源可清晰展现出工件轮廓，提高测量重复性。
⑹选配软件
①CAD 对比软件：
对于不规则轮廓的产品测量后，再读取CAD DXF档案进行比对。在影像区域显示出OK•NG各结果误差位置。
②齿轮测量：
可以测量齿轮内部与外部参数 。
③螺纹测量：
可以测量螺纹参数 ， 如螺距、螺旋角、螺纹直径等 。
在几秒内获得测量结果 。
