产品型号： | VMA2515 |
| 产品品牌： | 天准 | |
| 产品价格： | 15000元/台 | |
| 所 在 地： | 福建 厦门市 | |
| 发布日期： | 2017-04-27 | |
 |
||
详细说明
VMA2515技术规格 Technical Specifications

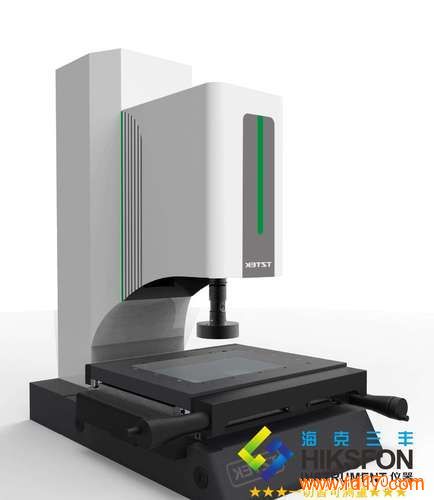

VMA是一款手动影像测量仪，简单易用，源自天准杰出的自动影像仪软硬件技术，配备了业界功能最强大的手动影像测量软件，自动聚焦、自动打光、自动寻边，可对点、线、圆等元素实现精准测量，并具有强大的报表输出功能，特别适用于种类多、批量少的产品测量，广泛应用于模具、机械、电子以及其他精密五金等行业。
VMA is a seriesof manual videomeasuring machines, which derives from TZTEK CNC Video Measuring Machine. Itprovides the most powerful manual video measuring software, which can measurepoint, line, circle, etc. It can Auto-focus, Auto lighting, Auto-finding edgeand has a powerful function of output report. VMA is especially suitable formulti-type, small-batch product measurement, and have been widely used in mould,machinery, electronics and other precision metal industries.
基本参数 Basic Parameter
天准影像测量仪
TZTEK Video Measuring Machine
型号
Model
行程（mm）
Range
外部尺寸（mm）External Size
重量（kg）
Weight
承重（kg）
Capacity
VMA2515
250×150×150
640×690×800
160
25
测量精度
Accuracy
XY轴*
（3.0+L/200）μm
*L表示测量长度，以毫米为单位
*L, the measured length in mm.
工作环境
Operating Environment
温度Temperature：20℃±2℃
温度变化Temperature Variation：<2℃/hr
湿度Humidity：30～80%
振动Vibration：＜0.002mm/s，＜15Hz
电源Power：220VAC，50Hz，10Amp
配置清单 Configuration List
序号 No.
名称
Name
分项名称
Description
规格及主要技术参数
Technical Specifications
1
机械本体
Mechanics
主机
Machine
影像测量系统
Video measuring system
2
机械结构
Structure
花岗岩主体结构，物理性能稳定
Precision granite structure, high stability
3
光栅尺
Scale
1.0μm分辨率
1.0μm scales
4
导轨
Guide
精密交叉滑轨
Precision guide
5
光学系统
Optical System
摄像机
Camera
进口工业彩色相机
Imported industrial color camera
6
镜头
Lens
TZTEK电子卡位镜头
TZTEK Electronic positioninglens
7
放大倍率
Magnification
光学放大倍率0.7～4.5
Optical Magnification 0.7 ~4.5
影像放大倍率28～184X
Video Magnification 28~184x
8
光学系统
Optical System
表面光
Surface
1环4区LED冷光源，256级亮度可调
1 ring 4 octants LED lighting,
256 luminance adjustable
9
轮廓光
Profile
LED冷光源，256级亮度可调
LED lighting,256 luminance adjustable
10
软件系统
Software System
Vispec 测量软件
Vispec Software
VMA版
11
电控系统
Control System
天准®电控系统
TZTEK Control System
手动机专有控制系统
· Control system proprietary for CMM
12
可选附件
Optional Accessories
脚踏开关
Footswitch
13
附件
Accessories
操作电脑
Computer
品牌电脑
brand computer
14
工作台
Worktable
天准特制工作台
TZTEK specialized worktable
15
出厂合格证
Qualified Certificate
经天准校验合格
Qualified by TZTEK
16
软件光盘
Software CD
软件光盘一张
Software CD
17
保修说明书
Warranty Manual
