产品型号： | 6ES7321-7BH01-0AB0 |
| 产品品牌： | 德国-西门子 | |
| 产品价格： | 10元/台 | |
| 所 在 地： | 上海 松江区 | |
| 发布日期： | 2020-09-25 | |
 |
||
详细说明

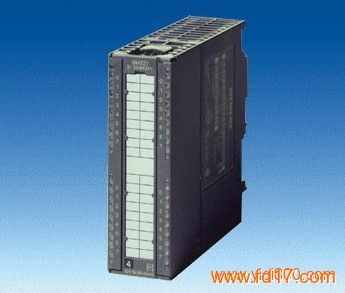

西门子数字量开入模块 西门子6ES7321-7BH01-0AB0
数字量输入模块 SM 321；DI 16 x 24 VDC；具有硬件和诊断中断 (6ES7321-7BH01-0AB0)
西门子自动化驱动产品及技术咨询服务热线
工作QQ：2480778632 手机：186-1617-9782
微信18616179782
数字量输入模块 SM 321；DI 16 x 24 VDC；具有硬件和诊断中断 (6ES7321-7BH01-0AB0)
等时同步模式
SM 321；DI 16 x DC 24 V－参数
SM 321；DI 16 x DC 24 V－诊断
SM 321；DI 16 x DC 24 V－特性
SM 321；DI 16 x DC 24 V－中断
订货号： “标准模块”
6ES7321-7BH01-0AB0
订货号： “SIPLUS S7-300 模块”
6AG1321-7BH01-2AB0
属性
具有硬件中断和诊断中断功能的 SM 321; DI 16 x DC 24 V 的属性：
16 点输入，每组 16 个电气隔离
额定输入电压 24 VDC
输入特性符合 IEC 61131，类型 2
适用于开关以及 2-/3-/4 线接近开关 (BERO)
每个 8 通道组有 2 个短路保护传感器电源
支持外部冗余传感器电源
“传感器电源 (Vs)”状态显示
组错误显示(SF)
支持等时同步模式
支持 RUN 中的参数分配
可编程诊断
可编程诊断中断
可编程硬件中断
可编程输入延时
SM 321; DI 16 x DC 24 V 的接线图和方框图
①
通道号
②
状态显示 - 绿色
错误显示 - 红色
传感器电源 VS - 绿色
③
背板总线接口
④
断线检测
冗余传感器电源接线图
下图说明了如何利用附加的冗余电压电源，使用 Vs 为传感器供电。
图片: SM 321；DI 16 x DC 24 V 传感器冗余电源的接线图
传感器并联电路接线图
对于断线检测，有必要将一个分流电阻连接在传感器触点上。
图片: SM 321; DI 16 x DC 24 V传感器并联电路的接线图
SM 321; DI 16 x DC 24 V 的技术规格
技术规格
尺寸和重量
尺寸 W x H x D (mm)
40 x 125 x 117
重量
约 200 g
模块特定数据
支持等时同步模式
支持
支持 RUN 中的参数分配
支持
非编程输入的响应
返回组态前有效的过程值
输入点数
16
电缆长度
未屏蔽
屏蔽
最长 600 m
最长 1000 m
电压、电流、电位
电子系统和传感器的额定供电电压 L+
24 VDC
反极性保护
支持
可同时控制的输入数
水平安装位置
到 60 °C
16
垂直安装位置
到 40 °C
16
电气隔离
通道和背板总线之间
通道之间
- 每组个数
支持
16
最大电位差
不同电路之间
75 VDC/60 VAC
绝缘测试电压
500 VDC
电流消耗
西门子开关量模板
6ES7 321-1BH02-0AA0 开入模块（16点，24VDC）
6ES7 321-1BH10-0AA0 开入模块（16点，24VDC）
6ES7 321-1B201-0AA0 开入模块（16点，24VDC，源输入）
6ES7 321-1BL00-0AA0 开入模块（32点，24VDC）
6ES7 321-7BH01-0AB0 开入模块（16点，24VDC，诊断能力）
6ES7 321-1EL00-0AA0 开入模块（32点，120VAC）
6ES7 321-1FF01-0AA0 开入模块（8点，120/230VAC）
6ES7 321-1FF10-0AA0 开入模块（8点，120/230VAC）与公共电位单独连接
6ES7 321-1FH00-0AA0 开入模块（16点，120/230VAC）
6ES7 321-1CH00-0AA0 开入模块（16点，24/48VDC）
6ES7 321-1CH20-0AA0 开入模块（16点，48/125VDC）
6ES7 322-1BH01-0AA0 开出模块（16点，24VDC）
6ES7 322-1BH10-0AA0 开出模块（16点，24VDC）高速
6ES7 322-1CF00-0AA0 开出模块（8点，48-125VDC）
6ES7 322-8BF00-0AB0 开出模块（8点，24VDC）诊断能力
6ES7 322-5GH00-0AB0 开出模块（16点，24VDC，独立接点，故障保护）
6ES7 322-1BL00-0AA0 开出模块（32点，24VDC）
6ES7 322-1FL00-0AA0 开出模块（32点，120VAC/230VAC）
6ES7 322-1BF01-0AA0 开出模块（8点，24VDC，2A）
6ES7 322-1FF01-0AA0 开出模块（8点，120V/230VAC）
6ES7 322-5FF00-0AB0 开出模块（8点，120V/230VAC，独立接点）
6ES7 322-1HF01-0AA0 开出模块（8点,继电器,2A）
6ES7 322-1HF10-0AA0 开出模块（8点,继电器,5A，独立接点）
6ES7 322-1HH01-0AA0 开出模块(16点,继电器)
6ES7 322-5HF00-0AB0 开出模块（8点,继电器,5A，故障保护）
6ES7 322-1FH00-0AA0 开出模块（16点，120V/230VAC）
6ES7 323-1BH01-0AA0 8点输入，24VDC；8点输出，24VDC模块
6ES7 323-1BL00-0AA0 16点输入，24VDC；16点输出，24VDC模块
