产品型号： | 6ES7321-1BL00-0AA0 |
| 产品品牌： | 西门子 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 上海 松江区 | |
| 发布日期： | 2021-07-05 | |
 |
||
详细说明

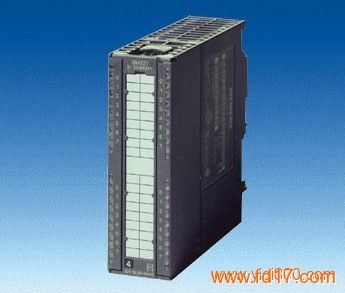

西门子开关量模板 西门子数字量开入模块 西门子6ES7321-1BL00-0AA0
西门子自动化驱动产品及技术咨询服务热线
工作QQ：2480778632 手机：186-1617-9782
微信18616179782
SM 321; DI 32 x DC 24 V 的接线图和方框图
①
通道号
②
状态显示 - 绿色
③
背板总线接口
SM 321; DI 32 x DC 24 V 的端子分配
下图显示了如何为通道分配地址（输入字节 x，最高输入字节 x+3）。
SM 321; DI 32 x DC 24 V 的技术规格
技术规格
尺寸和重量
尺寸 W x H x D (mm)
40 x 125 x 120
重量
约 260 g
模块特定数据
支持等时同步模式
不支持
输入点数
32
电缆长度
未屏蔽
屏蔽
最长 600 m
最长 1000 m
前连接器
40 针
电压、电流、电位
可同时控制的输入数
水平安装位置
到 40 °C
到 60 °C
垂直排列
到 40 °C
32
16
32
电气隔离
通道和背板总线之间
通道之间
- 每组个数
支持
支持
16
最大电位差
不同电路之间
75 VDC/60 VAC
绝缘测试电压
500 VDC
电流消耗
背板总线
最大 15 mA
模块功率损耗
典型值 6.5 W
状态、中断、诊断
状态显示
每个通道绿色 LED
中断
无
诊断功能
无
传感器选择数据
输入电压
额定值
“1”信号
“0”信号
24 VDC
13 V 到 30 V
- 30 V 到 + 5 V
输入电流
“1”信号
典型值 7 mA
输入延时
“0”到“1”跳变
“1”到“0”跳变
1.2 ms 至 4.8 ms
1.2 ms 至 4.8 ms
输入特性
符合 IEC 61131，类型 1
2 线制 BERO 的连接
允许的静态电流
支持
最大 1.5 mA
信号发送器的连接
使用 40 针前连接器
西门子开关量模板
6ES7 321-1BH02-0AA0 开入模块（16点，24VDC）
6ES7 321-1BH10-0AA0 开入模块（16点，24VDC）
6ES7 321-1B201-0AA0 开入模块（16点，24VDC，源输入）
6ES7 321-1BL00-0AA0 开入模块（32点，24VDC）
6ES7 321-7BH01-0AB0 开入模块（16点，24VDC，诊断能力）
6ES7 321-1EL00-0AA0 开入模块（32点，120VAC）
6ES7 321-1FF01-0AA0 开入模块（8点，120/230VAC）
6ES7 321-1FF10-0AA0 开入模块（8点，120/230VAC）与公共电位单独连接
6ES7 321-1FH00-0AA0 开入模块（16点，120/230VAC）
6ES7 321-1CH00-0AA0 开入模块（16点，24/48VDC）
6ES7 321-1CH20-0AA0 开入模块（16点，48/125VDC）
6ES7 322-1BH01-0AA0 开出模块（16点，24VDC）
6ES7 322-1BH10-0AA0 开出模块（16点，24VDC）高速
6ES7 322-1CF00-0AA0 开出模块（8点，48-125VDC）
6ES7 322-8BF00-0AB0 开出模块（8点，24VDC）诊断能力
6ES7 322-5GH00-0AB0 开出模块（16点，24VDC，独立接点，故障保护）
6ES7 322-1BL00-0AA0 开出模块（32点，24VDC）
6ES7 322-1FL00-0AA0 开出模块（32点，120VAC/230VAC）
6ES7 322-1BF01-0AA0 开出模块（8点，24VDC，2A）
6ES7 322-1FF01-0AA0 开出模块（8点，120V/230VAC）
6ES7 322-5FF00-0AB0 开出模块（8点，120V/230VAC，独立接点）
6ES7 322-1HF01-0AA0 开出模块（8点,继电器,2A）
6ES7 322-1HF10-0AA0 开出模块（8点,继电器,5A，独立接点）
6ES7 322-1HH01-0AA0 开出模块(16点,继电器)
6ES7 322-5HF00-0AB0 开出模块（8点,继电器,5A，故障保护）
6ES7 322-1FH00-0AA0 开出模块（16点，120V/230VAC）
6ES7 323-1BH01-0AA0 8点输入，24VDC；8点输出，24VDC模块
6ES7 323-1BL00-0AA0 16点输入，24VDC；16点输出，24VDC模块
