产品型号： | 6ES7321-1BH02-0AA0 |
| 产品品牌： | 西门子 | |
| 产品价格： | 35元/台 | |
| 所 在 地： | 上海 松江区 | |
| 发布日期： | 2020-08-21 | |
 |
||
详细说明
西门子6ES7321-1BH01-0AA0升级型号6ES7321-1BH02-0AA0

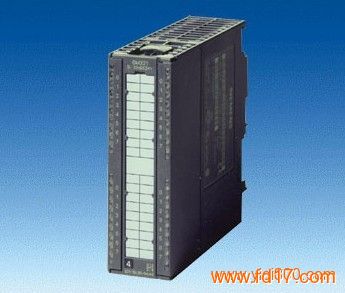

数字量输入模块 SM 321；DI 16 x DC 24 V；(6ES7321-1BH02-0AA0)
订货号：“标准模块”
6ES7321-1BH02-0AA
0西门子自动化驱动产品及技术咨询服务热线
工作QQ：2480778632 手机：186-1617-9782
微信18616179782
订货号：“SIPLUS S7-300 模块”
6AG1321-1BH02-2AA0
属性
SM 321; DI 16 x DC 24 V 的属性：
16 点输入，每组 16 个电气隔离
额定输入电压 24 VDC
适用于开关以及 2-/3-/4 线接近开关 (BERO)
SM 321; DI 16 x DC 24 V的接线图和方框图
①
通道号
②
状态显示 - 绿色
③
背板总线接口
SM 321; DI 16 x DC 24 V 的技术规格
技术规格
尺寸和重量
尺寸 W x H x D (mm)
40 x 125 x 117
重量
约 200 g
模块特定数据
支持等时同步模式
不支持
输入点数
16
电缆长度
未屏蔽
屏蔽
最长 600 m
最长 1000 m
电压、电流、电位
可同时控制的输入数
水平安装位置
到 60 °C
垂直安装位置
到 40 °C
16
16
电气隔离
通道和背板总线之间
通道之间
每组个数
支持
支持
16
最大电位差
不同电路之间
75 VDC/60 VAC
绝缘测试电压
500 VDC
电流消耗
背板总线
最大 10 mA
模块功率损耗
典型值 3.5 W
状态、中断、诊断
状态显示
每个通道绿色 LED
中断
无
诊断功能
无
传感器选择数据
输入电压
额定值
“1”信号
“0”信号
24 VDC
13 V 至 30 V
-30 V 到 +5 V
输入电流
“1”信号
典型值 7 mA
输入延时
“0”到“1”跳变
“1”到“0”跳变
1.2 ms 至 4.8 ms
1.2 ms 至 4.8 ms
输入特性
符合 IEC 61131，类型 1
2 线制 BERO 的连接
允许的静态电流
支持
最大 1.5 mA
为信号传感器接线
使用 20 针前连接器
