产品型号： | ZGT-1 |
| 产品品牌： | 实博 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 奉贤区 | |
| 发布日期： | 2015-11-25 | |
 |
||
详细说明

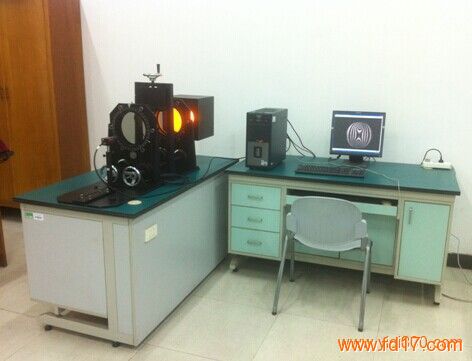

ZGT-1数字化光弹仪
光弹性法是一种光学应力测量方法。它利用具有双折射性能的透明材料制作成与实际工程结构、部件或零件几何形状相似的模型，并在模型上施加与实际部件相似的载荷，根据光弹性条纹即可计算模型边界和内部各点的应力，再由相似理论换算成原件上的应力，其精度能满足工程设计的要求。光弹性法可以测量几何形状与载荷条件较为复杂的构件应力，特别是可测量其它方法难以解决的应力集中及内部应力问题。因而，受到学术和工程领域的青睐。
此外，光弹性还是高等学校力学实验教学的重要内容。ZGT-1数字化光弹仪主要面向高等学校的力学实验教学。特别注重培养学生的动手操作能力。合理的设计更加方便学生动手操作，更有利于学生加深对材料力学教学内容的理解和领悟。
本仪器由漫射光源、偏光系统、四分之一波片系统自动步进加力架和CCD及镜头（可更换）组成。起偏镜和检偏镜可以同步回转，两套四分之一波片也可以同步回转，同时该偏光片及四分之一波片也能同步旋转。从而满足进行相移测量等差线、等倾线、倍增等数字化功能。
一、仪器配置、参数及功能
1.实现人机对话方式对光弹条纹的自动识别、接收、处理并输出数字化的结果；
2.全场的内部应力（包括边界应力）的获取并数字化输出；
3.求材料条纹值；
4.通用图像处理：条纹滤波、细化、反相、批处理等；
5.求等倾线全场位相及解包裹；
6.求等差线全场位相及解包裹；
7.第一主应力方向判别；
序号 名称 指标 数量 单位 备注
１ Φ200mm偏振片及刻度框 视场直径200mm，刻度为1.50一格 2 套 硬质铝合金制作，表面阳极化处理
2 Φ200mm四分之一波片及刻度框 视场直径200mm，刻度为1.50一格 2 套 硬质铝合金制作，表面阳极化处理
3 螺旋式加载架 最大载荷2000N 1 套 加载架由精密丝杆加载，并有导向机构，以保证垂直加载。可以施加压缩、拉伸、和弯曲三种加载方式，并提供加载附件
4 双光源灯箱 光源为两种：（含单色钠光λ＝589.3nm两个和电子白光灯两个） 1 套 一体式设计，钠光灯单色性好，电子白光灯也常见，便于仪器维护, 硬质铝合金制作，表面阳极化处理
5 应变式力传感器及指示器 0～200kg 1 套 数码显示
6 光弹仪底板及同步机构 两片偏振片可同步旋转 1 套 硬质铝合金制作，表面阳极化处理
7 F25定焦镜头 焦距25mm 1 件 与CCD相连使用
8 进口彩色CCD 彩色AVT Allied CCD 1 台 PCI 1394口及专用线缆
9 图像采集卡 PCI插槽，1394卡 1 套
10 数字光弹软件 求边界应力及内部应力计算，绘制条纹骨架及主应力迹线等 1 套 数字光弹专用
11 软件加密狗 USB接口 1 套 激活数字光弹软件
12 演示用光弹试件 Φ50mm对径受压圆盘 1 件 环氧树脂制
13 固定CCD或数码相机的升降支架及导轨 中心高及距离可调节 1 套 数字光弹专用
二、选配件
A）隔振台：0.8m×1.2m；台高800mm、主动式气垫隔振、5Hz；
B）光弹用材料：≧200mm×300mm，有少量气泡和云雾，对实验影响不大；
