产品型号： | AXLDE |
| 产品品牌： | 西安奥信 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2020-08-31 | |
 |
||
详细说明

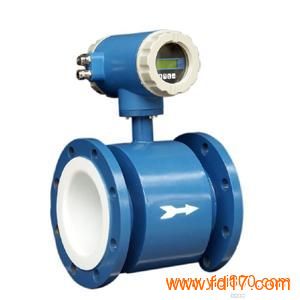

一、产品特点： ▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。 ▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。 ▲在现场可根据用户实际需要在线修改量程。 ▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。 ▲采用SMD器件和表面贴装（SMT电路可靠性高）。 ▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。 ▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1 ▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好 ▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间 ▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。 ▲具有自检与自论功 二、主要技术参数
●公称通径系列DN(mm) 管道式四氟衬里： 10,15,20,25,32,40,50,65,80,100,125 150,200,250,300,350,400.450,500,600 管道式橡胶衬里： 40，50，65，80，100，125，150，200，300 350，400，500，600，800，1000，1200 注：特殊规格可以定制 ● 流动方向 正，反，净流量，量程比：150：1 重复性误差：测量值的±0.1% ● 精度等级：管道式：0.5级，1.0级 ● 被测介质温度：普通橡胶衬里：-20~+60℃ 高温橡胶衬里：-20~+90℃ 聚四氟乙烯衬里：-30~+100℃ 高温型乙烯衬里：-30~+180℃ ● 额定工作压力：管道式：DN10—DN65：≤2.5Mpa, DN80—DN150：≤1.6Mpa, DN200—DN1200：≤1.0Mpa ● 流量测量范围：流量测量范围对流速度范围是0.3—15m/s ● 电导率范围： 被测流体电导率≥5μs/cm 大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量； ● 输出电流及负载电阻： 4~20mA全隔离负载电阻＜750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V 导通时 集电极最大电流为25mA ● 电极材料：含钼不锈刚、钛（Ti）、钽（Ta）、哈氏合金（H）、铂（Pt）或其他特殊电极材料 ● 防护等级： 潜水型： IP68，其他型 IP65 ● 供电电源： 85~265V， 45~63HZ ● 直管段长度： 管道式：上游≥5DN，下游≥2DN ● 连接方式： 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。 ● ***标志：mdllBT4 ● 环境温度： -25℃~+60℃ ● 相对温度：5%~95% ● 消耗总功率：小于20W
三、流量范围的选择
四、流量计的外型尺寸
DN
a D Do n*A
10 230 90 60 4*14
15 230 95 65 4*14
20 230 105 75 4*14
25 230 115 85 4*14
32 230 140 100 4*18
40 230 150 110 4*18
50 230 165 125 4*18
65 230 185 145 4*18
80 230 200 160 8*18
100 230 220 180 8*18
125 280 250 210 8*18
150 280 285 240 8*22
200 310 340 295 8*22
250 360 395 350 12*22
300 460 445 400 12*22
350 460 505 460 16*22
400 460 565 515 16*26
450 460 615 565 20*26
500 600 670 620 20*26
600 600 780 725 20*30
700 700 895 840 24*30
800 800 1015 950 24*33
900 900 1115 1050 28*33
1000 1000 1230 1160 28*36
1200 1200 1405 1340 32*33
1400 1400 1630 1560 36*36
1600 1600 1830 1760 40*36
1800 1800 2045 1970 44*39
2000 2000 2265 2180 48*42
2200 2200 2405 2315 52*45
