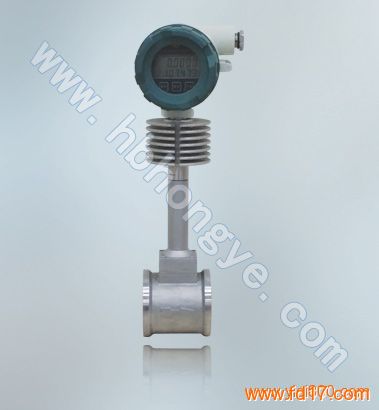

产品型号： | LUGB型 |
| 产品品牌： | 宏业 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河北 沧州市 | |
| 发布日期： | 2019-01-09 | |
 |
||
详细说明
一、用途
涡街流量传感器广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。
防爆型LUGB型涡街流量传感器，采用是本安防爆技术。电池供电的涡街流量传感器其防爆标志为“Ex iaⅡBT4”，适合不高于Ⅱ类B级的0区、1区、2区含有T1～T4组的危险场所使用； 靠安全栅供电的涡街流量传感器其防爆标志为“Ex iaⅡBT5”，适于Ⅱ类B级的0区、1区、2区含有T1～T5组的危险场所使用。
大、中型管道内流量测量采用插入式结构，如果在插入口处安装球阀和提升机构，还可以进行不断流拆装，便于传感器的清洗和维修。
二、特点
(1) 结构简单，无可动部件，安装维修方便，寿命长。
(2) 压力损失小，量程范围宽。
(3) 压电应力检测体独立地安装在旋涡发生体后方，减少了介质中脏物的影响。
(4) 检测元件不直接与被测介质接触，尤其适合于恶劣环境下的流量测量。
(5) 可现场显示，也可远传，还可与计算机控制系统联网。
三、型号及主要技术参数
主要技术参数
表1
公称通径 DN25 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN＞300采用插入式结构
被测介质 气体 液体 蒸汽
公称压力 2.5MPa（＞2.5MPa协商供货） 插入式：1.6 MPa
精度等级 液体１级 气体1.5级 （对插入式指测量头精度）
环境温度 现场直读式传感器：0℃～50℃ ； 脉冲信号传感器：-20℃～70℃。
被测介质温度 -20℃～+160℃ -20℃～+280℃ -20℃～+350℃
流量范围 见表2、表3、表4
输出信号类型①电压脉冲信号(三线制)：低电平≤１V 高电平≥５V
②4～20mA标准电流信号(二线制)：转换精度±0.5％满刻度值
③现场直读(无输出)：瞬时流量5位显示（m3/h或kg/h）
累计流量10位或8位显示（m3 、Nm3、kg、T）
④现场直读带4～20mA标准电流信号(二线制)
供电电源 电压脉冲输出：直流24V电源, 本安防爆型须由安全栅供电.
4～20mA标准电流信号输出：直流24V电源, 本安防爆型须由安全栅供电.
现场直读无输出：LR6 1.5×2的南孚电池两节(防爆专用)，电池使用寿命6个月;
或3.6V7.5Ah锂电池,电池使用寿命为2年。
现场液晶显示同时带4～20mA输出时：外接供电电源为+24VDC, 本安防爆型须由安全栅供电.
防爆标志 电池供电型: Ex iaⅡBT4; 外接电源型: Ex iaⅡBT5
材料 1Cr18Ni9Ti（其它材料协议供货）
