产品型号： | PT104 |
| 产品品牌： | 上海锟鹏 | |
| 产品价格： | 80 | |
| 所 在 地： | 山东 济宁市 | |
| 发布日期： | 2012-01-29 | |
 |
||
详细说明
温度模块
一、温度模块概述

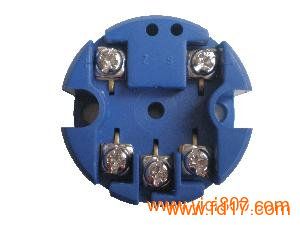

PT104温度模块是一种低价位、非隔离的高精度温度变送器，它采用独特的双层电路板结构，下层是信号调理电路，上层电路可定义传感器类型和测量范围。
PT104温度模块接收标准的铂电阻（pt100二线制或三线制）信号，并将温度信号转换成标准的4~20mA信号。该变送器可直接在符合DIN标准的接线盒中。
变送器可提供6中标准的测量范围，但用户可重新标定测量范围以适合不同的测量场合包括工业应用和楼宇管理应用。根据特殊订货可提供非标的测量范围。外壳上有两个电位器，可对测量的零点及量程进行精密调整。可以接收热电阻、各类热电隅、mV输入。
其主要特性包括：
l 节省用户的现场工作量
l 产吕标准化，维修方便
l 具有RFI/EMI保护，提高了测量的稳定性
l 通用输入能力
l 高精度，低价位
二、技术指标
输出：4~20mA，极限28mA
可选择输入：2线或3线Pt100热电阻，温度范围－200~500℃
熔断检测：上限（标准）
线性度：Pt100：优于±0.05％FS
稳定性：Pt100（100％量程）：±0.03％FS/℃
TC冷端补偿：小于0.05℃（环境温度）
调整方式：电位器
电源电压；8-28VDC，带反极性保护
最大负载：R=(电源电压－8V)/20mA
环境温度：－20~70℃
环境湿度：0~95％RH，（非冷凝）
连接： 螺纹端子
电缆尺寸：建议最大2.5mmm²
抗电磁性能：符合BS EN 50081-1 BS EN 50082-1
三、安装
1.机械
使用标准的中心距为33mm的两个直径为5.5mm的孔安装变送器，变送器设计成能直接内装入DIN接线盒中，该接线盒必须能使用合适的电缆接头密封，必须确保安装变送器的场所的温度在规定的范围内0-70℃。
2.电气
变送器的接线通过壳体顶部的螺丝端子完成。为符合CE认证，信号输入接线长度不能超过3米，输出接线必须是屏蔽电缆，屏蔽线只能在一端接地。三条输入接线吧、必须等径以保证每条引线的电阻相同。变送器的中心孔用于传感器信号接线，传感器的信号线通过螺丝直接拧在变送器的输入端子上。设计的螺丝端子接受所有的接线方式，包括从内部或外部接线。变送器通过在内部串接保护二极管，当输出接线接反时对电路起保护作用，所以输出回路的不正确接线无论是低限或高限都将导致变送器输出饱和。
PT100传感器通常从探头组件以三线制于与变送器连接，24CD.C电源提供回路电源，变送器和负载均以串接方式连接到回路中，RL负载符号代表了在回路中的其他设备自带24VD.C电源，这将简化接线并可减少费用。
