产品型号： | MT200 |
| 产品品牌： | 美泰 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 闵行区 | |
| 发布日期： | 2017-08-23 | |
 |
||
详细说明

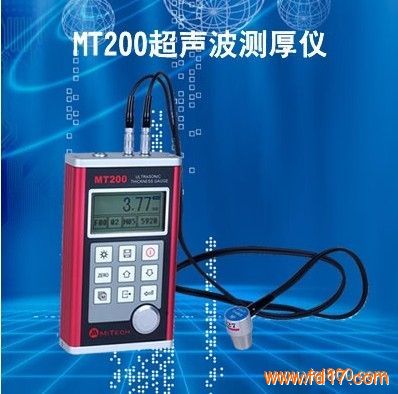

MT200超声波测厚仪概述
MT200超声波测厚仪是智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。MT200数字超声波测厚仪可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
MT200超声波测厚仪技术参数
测量范围：0.75-300mm(钢).
显示精度：0.01mm
测量误差：1 mm～10 mm :±0.05mm 10mm～200mm :(±0.5%H+0.1)mm
管道测量下限（钢）：Φ20mm×2.0mm
测量周期：2次/ 秒
测量频率：5MHz
声速范围：1000-9999m/s
显示：4位半数字LCD显示，带冷光源照明显示
零位调整：探头放在测厚仪试块上按键自动调零
线性校正：微处理器程序自动线性校正(即V Path 自动补偿)
报警功能：可设置限界，对限界外的测量值能自动蜂鸣报警
工作电压：3V（2节AA尺寸碱性电池串联）
关闭：连续2分钟无动作自动关闭，有开关按钮
显示内容：厚度值、耦合状态、电量状态，可显示CAL标定状态、声速
外形尺寸：132 X 76.2 mm
整机重量：345g
MT200超声波测厚仪主要功能
1、适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
2、 可配备多种不同频率、不同晶片尺寸的探头使用；
3、 具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
4、 已知厚度可以反测声速，以提高测量精度；
5、 具有单点测厚和扫描测厚两种测厚工作模式；
6、 可预先设置厚度值上、下限，超出范围自动报警；
7、 具有耦合状态提示功能；
8、 有EL背光显示，方便在光线昏暗环境中使用；
9、 有剩余电量指示功能，可实时显示电池剩余电量；
10、 具有自动休眠、自动关机等节电功能；
11、 带有RS232接口，可以方便、快捷地与PC机进行数据交换和参数设定。可以连接到微型打印机（厂家指定型号）打印测量报告。
12、 可选择配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能；
13、 密封的金属外壳，小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；
MT200超声波测厚仪工作原理
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。
式中：
H－测量厚度；
v－材料声速；
t－超声波在试件中往返一次的传播时间。
MT200超声波测厚仪仪器配置
表1 仪器配置
序号 名称 数量 备注
标准配置 1 主机 1台
2 标准探头（5MHz） 1只
3 耦合剂 1瓶
4 ABS仪器箱 1只
5 随机资料 1份
6 电池仓工具 1把
7 AA(5号)尺寸碱性电池 2只
可选配置 8 粗晶探头（2MHz）
9 微径探头（7.5MHz）
10 高温探头（5MHz）
11 微型打印机 1台
12 打印线缆 1条
13 数据管理软件 1套 计算机上应用
14 通讯线缆 1条
表2 探头选择
名称 型号 频 率
(MHZ) 探 头
直 径 测量范围 最小管径 特性描述
粗晶探头 N02 2 22mm 3.0mm～300.0mm（钢）
40mm以下(灰铸铁HT200) 20 用于铸铁等粗晶材质的测量
标准探头 N05 5 10mm 1.2mm～230.0mm（钢） Φ20mm×3.0mm 通用
标准探头 N05/90° 5 10mm 1.2mm～230.0mm（钢） Φ20mm×3.0mm 通用
微径探头 N07 7 6mm 0.75mm～80.0mm（钢） Φ15mm×2.0mm 用于薄壁及小弧面的测量
高温探头 HT5 5 14mm 3～200mm （钢） 3
用于温度小于300℃的材料的测量
MT200超声波测厚仪工作条件
环境温度：操作温度－20～＋50℃；存储温度：-30℃～＋70℃
相对湿度≤90％；
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。
