产品型号： | SL-43 |
| 产品品牌： | VENN | |
| 产品价格： | 99元/个 | |
| 所 在 地： | 上海 徐汇区 | |
| 发布日期： | 2017-10-04 | |
 |
||
详细说明
日本VENN SL-43安全阀为小型安轻量安全阀，带有一个手柄，可手动泄压，主要用于蒸汽系统。
适用流体： 蒸气、空气、气体、液体
适用压力： 1.0Mpa以下
调压范围： 0.05-0.1Mpa
流体温度： 220℃以下
连接方式 ：JIS 10K法兰
阀体材质：铸铁
阀座材质：不锈钢
本体耐压试验：水压1.5mpa
口径范围： DN15-DN50

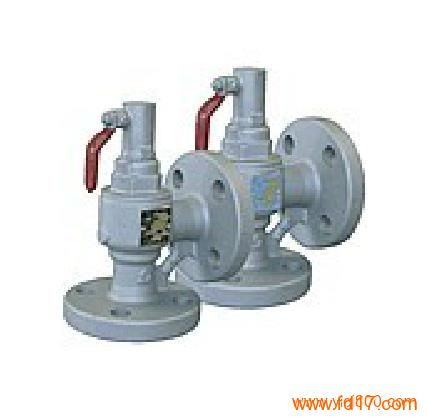

SL-43安全阀图片及尺寸图
SL-43安全阀图片SL-43安全阀尺寸图
SL-43,43V,44,44V安全阀尺寸(mm)及重量表
口径 阀座口径 有效面积 liftL 阀间尺寸 阀高H 重量（kg）
D 3.14DL L1 L2 SL-43,43V SL-44,44V SL-43,43V SL-44,44V
15 14(13) 17.5 0.4(0.43) 70 70 99 89 2.5 2.4
20 19(18.6) 29.8 0.5(0.51) 75 75 103 94 3 2.9
25 23(21.9) 43.3 0.6(0.63) 85 85 108 98 4.6 4.5
32 32(29.4) 80.3 0.8(0.87) 95 90 131 122 6.2 6.1
40 40(36.7) 125.6 1.0(1.09) 100 95 137 128 7.8 7.7
50 50(47.1) 204.1 1.3(1.38) 110 105 171 158 11.7 11.5
