产品型号： | HBLUGBDN100 |
| 产品品牌： | 开封华邦仪表有限公司 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河南 开封市 | |
| 发布日期： | 2020-10-29 | |
 |
||
详细说明
1. 概述

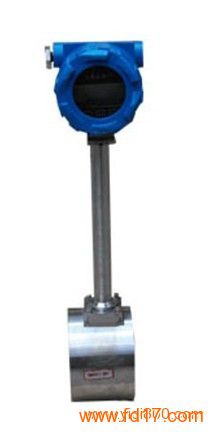

蒸汽流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。
涡街流量计具有以下特点：
测量精度高，量程宽；
测量介质广泛，可测量液体、气体和蒸汽；
工作温度高，介质温度可达350℃；
无运动部件，无磨损，可靠性高；
表体采用不锈钢材料，耐腐蚀。
2. 测量原理
当管道中流体介质通过旋涡发生体(三角柱)时，由于局部流速加速而产生旋涡现象(如图一)，此旋涡分成两列交替地出现，这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关。可用下式表示：
f=StV/d ……………………（1）
式中： f—卡门涡街的释放频率
St—斯特罗哈尔（Strouhal）数
V—介质流速
d—三角柱的宽度
斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re有关。只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St便保持为一个常数，这样，便可通过测量旋涡频率信号检测出流体介质的流速，再通过介质的流速计算出介质的流量。
3. 技术参数
◆ 公称口径：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500；
◆ 适用范围：气体（空气、氧气、氮气、煤气、天燃气、化学气体等）、液体（水、高温水、油、食品液、化学液等）、蒸汽（饱和蒸汽、过热蒸汽）；
◆ 可测介质温度：-40℃～280℃，-40℃～350℃；
◆ 公称压力：≤1.6MPa ≤2.5MPa ≤4Mpa；
◆ 精度等级：液体0.5级、气体、蒸汽1.0级；
◆ 流速范围：液体0.6-6 m/s，气体：5-60m/s,蒸汽：5-70m/s；
◆ 测量范围：见表一、表二；
◆ 输出信号：
电压脉冲：低电平≤1V，高电平 ≥6V，脉冲宽0.4ms，负载电阻＞150Ω；
标准电流：4-20mA，转换精度±0.5%满度值，负载电阻24V-500Ω,现场液晶显示：瞬时流量5位显示（m3/h、kg/h、t/h），转换精度±0.1%；累积流量9位显示（m3、kg、t），转换精度±0.1%；
◆ 供电电源：
电压脉冲输出时：+12VDC，4-20mA输出时：+24VDC；
现场液晶显示：3.6V 1号1节锂电池供电，使用寿命大于2年；
◆ 环境温度：电压脉冲输出：-30℃—+65℃；4-20mA输出：-10℃—+55℃；现场液晶显示：-25℃—+55℃；
◆ 表体材料：1Cr18Ni9Ti（其他材料协议供货）。
表一 液体、气体测量范围
单位：m3/h
口径
mm
液体（常温水）
气体（工况）
口径
mm
液体（常温水）
气体（工况）
可测范围
检定范围
可测范围
检定范围
可测范围
检定范围
可测范围
检定范围
15
0.4～5
0.5～4
4～35
5～25
125
24～350
30～240
150～2200
200～1600
20
0.75～8
0.8～6.5
5～60
8～40
150
38～450
45～360
250～3800
300～2400
25
1～11
1.2～10
6～90
10～60
200
75～850
90～720
400～6000
500～4000
32
1.5～20
1.8～14.5
12～180
16～100
250
130～1300
140～1100
600～9000
700～5600
40
2.5～30
3～24
16～240
20～160
300
180～2000
200～1600
800～12000
1000～8000
50
3.5～50
4.5～36
30～450
35～280
350
250～2800
280～2300
1200～18000
1500～12000
65
6～70
7.5～60
40～700
50～400
400
320～3300
350～2800
1500～22000
2000～16000
80
10～140
12～100
70～1000
80～640
450
360～4000
400～3200
2000～30000
2500～20000
100
16～220
20～160
120～1800
150～1200
500
420～5000
500～4000
2500～38000
3100～25000
