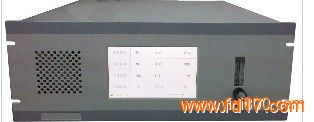

紫外差分法气体分析仪MODEL8080

	产品型号：	紫外差分法气体分析仪MODEL8080
	产品品牌：	科迪博
	产品价格：	1元/台
	所 在 地：	山东 青岛市
	发布日期：	2021-07-02

详细说明

紫外差分法气体分析仪MODEL8080

详细:

1 产品概述
MODEL8080系列是面向环境在线监测、工业控制等领域而自主研发的气体分析仪表。该分析仪采用紫外差分光学吸收光谱(DOAS)技术，能够测量SO2、NO、NO2、NH3、H2S、CI2、HCI等多种气体的浓度，具有测量精度高、可靠性好、响应速度快等特点。可广泛应用于火电厂、垃圾焚烧厂、氯碱厂、工业锅炉窑炉等在线监测以及过程控制。


1.1 测量原理
本仪器的工作原理基于朗伯-比尔定律，其分析方法属于紫外吸收光谱法。

分析仪的测量单元，由光源、气体室、光纤和光谱仪（含光阑、全息光栅、线阵检测器）等组件构成。








图1-1  分析仪光电原理示意图

光源发出的紫外光经光学视窗进入气体室，被流经气体室的被测样气所吸收，携带被测样气吸收信息的光经透镜汇聚后耦合入光纤，经光纤传输送入光谱仪进行分光处理，即可得到气体的吸收光谱。

通过对光谱进行差分分析，并结合化学计量学算法，可以得出气体中相关组分的浓度。


1.1 系统特点
● 采用紫外光谱分析技术，，排除了交叉干扰，可同时测量多种气体的浓度；

● 采用差分吸收光谱算法，消除了烟尘、水分、光源变化等影响因素，保证了测量的准确性和稳定性；

● 光源、测量室、光谱仪之间采用光纤连接，无运动部件，可靠性好、安装维护方便；

● 利用气体在不同波段的吸收强弱不同，可实现量程切换，动态范围大；

● 采用脉冲氙灯光源，寿命超过五年，无需预热时间，稳定性好；

● 自动报警功能，具有故障、断电以及检测数据超标异常等情况下的自动报警功能及记录功能；

● 触摸屏显示，操作简单方便，界面友好。


1.2 技术参数
测量原理
 紫外差分光学吸收光谱法

测量气体
 SO2、NOX、O2（电化学法）

测量范围
 SO2、NOX ：0～2000ppm  O2：0～25%

线性误差
 ≤2% F.S.

零点漂移
 ≤1% F.S.

量程漂移
 ≤1% F.S.

重 复 性
 ≤0.5% F.S.

预热时间
 3min

响应时间
 ≤60s（T90）

电压影响
 ≤1%F.S.

绝缘电阻
 ≥20 MW

绝缘强度
 无电弧和击穿等异常现象

样气流量
 0.5L/min～2L/min

显示窗口
 7”高清晰真彩数字屏，分辨率为800X480

通讯接口
 RS232、RS485(支持Modbus协议)、2路开光量输入、6路继电器输出、4路4-20mA模拟输出

电源需求
 AC180～240V，50Hz，60W

工作温度
 -20℃～+45℃

工作湿度
 ＜90%RH

外型尺寸
 482.6mm（19″）* 177.8mm（4U）* 465mm

安装重量
 ≤10kg
