产品型号： | 86100C |
| 产品品牌： | 安捷伦Agilent | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2014-03-13 | |
 |
||
详细说明

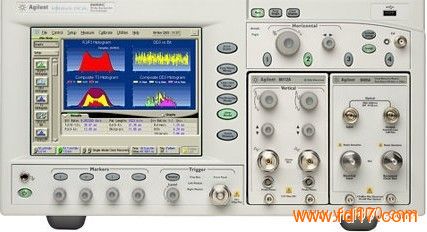

Agilent 86100C HP DCA 眼图仪 安捷伦
主要特性与技术指标
幅度分析将 1（ONE）和0（ZERO）逻辑电平减损分为：
总体干扰（TI）――用户可以调节的 BER 概率
随机噪声（RN）
确定性干扰（DI），进一步分为周期干扰（PI）和符码间干扰（ISI）
相对强度噪声（RIN 和RIN OMA）
使用任何光 DCA 模块进行光收发信机测量
相对于平均光功率电平的幅度噪声
测量 RIN 1 级和 IEEE 802.3ae RIN OMA
综合的抖动和幅度结果
BER 下限――报告信号可以达到的最佳 BER
BER 上限――会出现最坏情况眼图闭合（抖动或幅度）的域
在用户指定的 BER 开启眼图
Q 因数计算
相对于随机信号噪声的垂直开眼比
眼图的品质因数
描述
只需按一个键，即可组成具有幅度分析功能的业界最精确的抖动分析仪。
为了有效地确定幅度域中任何类型的信号降级的原因，您首先必须确定故障是否由随机源或确定性源引起。为了完成此项任务，86100C-300 采用了时域中使用的分析技术（抖动分析），并将这项技术扩展至幅度域。因此，对于与信号电平相关的减损，无论是逻辑 1 或逻辑 0，只要偏离其理想位置，都可进行深入分析。
事实上，86100C DCA-J 执行推断分析与执行抖动分析的方式相同。先进的触发技术可对每个比特进行检测以确定相关效应，并对单个比特进行多项测量以确定非相关效应。您可以通过 FFT 进行频域分析来提取随机分量，还可以将抖动域中的双 Dirac 建模技术引入到干扰域中使用。
86100C 在隔离 1（ONE）逻辑电平的随机噪声的同时，还能够快速、精确地测量光收发信机参数，例如相对强度噪声（RIN）和 IEEE 802.3ae RIN OMA。
实施86100C-001 增强噪声和 86100C-200 增强噪声分析需要使用 86100C-300。
