产品型号： | K-GT-Z |
| 产品品牌： | 凯特尔 | |
| 产品价格： | 1000元/台 | |
| 所 在 地： | 江苏 苏州市 | |
| 发布日期： | 2019-03-12 | |
 |
||
详细说明

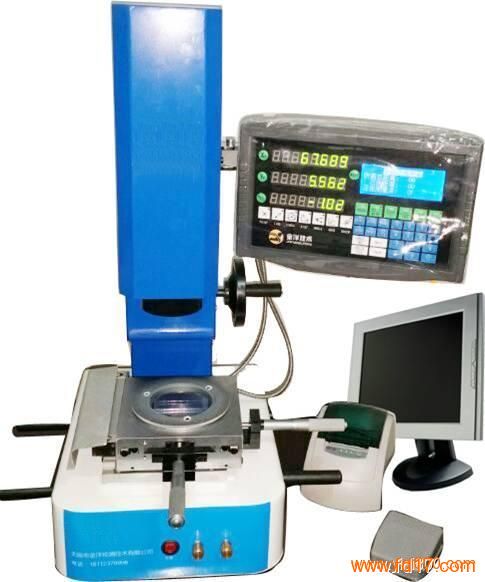

K-GT-Z 电线电缆智能截面投影仪
电线电缆智能截面投影仪符合GB/T2951.1-1997和GB/T2951.11-2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法——厚度和外形尺寸测量，是一种光.电一体化的精密高效光学测量仪器，适用于电线电缆截面的检测，也可用于其他零件的尺寸测量。电线电缆智能截面投影仪工作原理如下:被测工件置于工作台上,在透射光照明下,工件影像被摄像头摄取并传送到显示屏,此时可利用屏幕上十字线配合对工作台的座标采集,对工件进行点、线、面、角度全方位测量。测试6个点测量6个数据，并自动计算出平均值。可进行电线电缆外径测试，可进行绝缘厚度测试，可自动计算最小值、最大值、平均值、平均厚度、平均外径等。
一、仪器规格参数
工作台尺寸：160mm×160mm
液晶屏：15’
XY坐标行程：X轴:50mmY轴：50mm
调焦行程：100mm
玻璃台面尺寸：Φ92
载物台旋转范围：0-360°
影像系统：彩色高分辨率CCD摄像机
总放大倍率：16-100×(客户自选)
数显分辨率：0.001mm
上下光源：LED灯珠
额定电压：AC220V/50HZ
仪器外形尺寸：407×278×686mm
二、测量精度
仪器示值误差≤(4+L/40)微米(μm)
仪器示值误差:包括测量误差与仪器系统误差
注:测量地点温度变化(20°±3°)C
L--被测件长度(mm)
三、包装箱清单
名 称 数 量
主机 1
监视器 1
微型打印机 1
电源线 1
使用说明书 1
合格证 1
