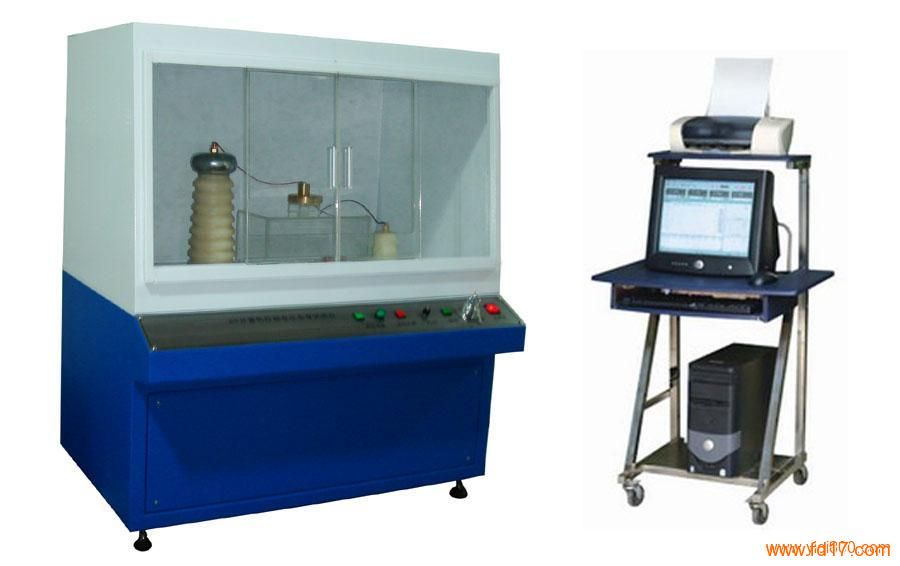

K-DQQD 50KV电气强度试验机（用于橡胶塑料电线电缆绝缘护套等绝缘材料）
一、50KV电气强度试验机概述：
符合GB1408-2006 绝缘材料电气强度试验方法，GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压的测定方法，ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法，GB/T3333-1999 电缆纸工频电压击穿试验方法，HG/T 3330绝缘漆漆膜击穿强度测定法，GB12656-1990 电容器纸工频电压击穿试验方法等. 50KV电气强度试验机（用于橡胶塑料电线电缆绝缘护套等绝缘材料采用计算机控制，完成对绝缘介质材料的工频电压击穿，工频耐压试验。适用于对固体绝缘材料(如：绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压，击穿强度和耐电压的测试。仪器对实验过程中的各种数据快速、准确地进行采集、处理、存取、显示、打印。
二、50KV电气强度试验机技术指标：
输入电压：AC220V
输出电压：AC0～50KV
升压速率：无级调速
⒈击穿电压(V)：用连续均匀升压的办法对试样施加工频电压并保持试样发生击穿时的电压值，以kV表示。
⒉击穿强度(E)：试样的击穿电压值与两个电极间试样的平均厚度之商，以kV/mm。
三、安全说明：
试验在较高电压下进行，所以我们在设计时加以必要的保护措施以防止发生意外。
1．试验在试验箱中进行，试样可放在空气中或变压器油中。50kV电压头安全放电距离对四周均大于250mm，试验时即使触到箱壁也不会发生危险。
2．升压变压器高压侧尾端及仪器外壳是连接在一起的，即仪器外壳与该地点的地是等电位。
3．电路保护：仪器设有过流保护、过压保护、失压保护、短路保护、漏电保护电路等。
4．六级高压输入回路断电控制：
⑴总电源开关
⑵钥匙开关
⑶高压关断开关
⑷试验箱门安全开关
⑸高压回路空开
⑹漏电开关
四、整机组成：
1、升压部件：由调压器和高压变压器组成0～50KV的升压部分。
2、动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。
3、检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。
4、计算机软件：计算机内装有信号采集卡，把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。
5、试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф25mm×25mm两个；Ф75mm×25mm一个。
五、操作步骤：
1、试验前的准备：
1）打开试验机右侧的总电源开关,预热15分钟。
2）打开计算机进入Windows系统。双击本仪器软件的快捷图标打开试即可进入试验界面。
2、电压击穿试验“软件使用说明”：
点击“桌面”图标，选择程序组“图标”，执行电压击穿控制系统。
登录后进入主界面，然后点击工具栏按钮“参数设置”，如下图。
使用说明
试验单位：对材料进行试验检测的单位名称。
试验方式：选择进行“交流试验”或“直流试验“，做直流试验时需将短路杆拿出来。
试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验。
试验人员：输入检测人员姓名。
试验温度：输入试验温度。
试验湿度：输入试验湿度。
电极形状：输入电极形状。
电极尺寸：输入电极尺寸。
峰降电压：用于判断材料是否击穿，瞬间下降的电压超过此值视为击穿。（一般视为0.2-1KV）
判停电流：用于判断击穿时的最低电流，超过此电流视为击穿。（一般设为1-5mA）
初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置。
逐级电压：用于梯度耐压试验，设置升压的梯度值。
逐级时间：用于梯度耐压试验，设置在相应梯度的耐压时间。
材料名称：设置试验材料的名称。
试验时间：选择试验日期。
试样形状：设置试样形状。
设置完“参数设置”后，点击“开始试验”按钮，开始试验。
完成试验任务后，会显示“是否保留试验数据”，如果点击“是”，将试验结果插入数据列表中。此时试验编号会自动+1，可继续进行试验果改。
曲线导出
可点击主界面的“结果导入Excel”按钮，将试验数据结果导入Execl文件。
打印报告
试验完成后，可点击工具栏“打印报告”按钮，打印报告。
