产品型号： | ZT6800 |
| 产品品牌： | 中泰 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 无锡市 | |
| 发布日期： | 2012-06-11 | |
 |
||
详细说明
1.简介

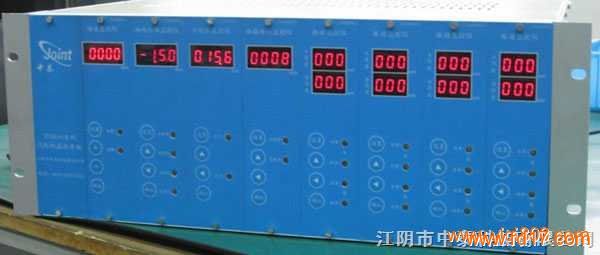

ZT6800系列汽轮机监控系统是一种可靠的多通道汽轮机、风机监控保护系统，用户可根据需要自由选择通道。能测轴振动、轴瓦振动、轴向位移、胀差、转速、油动机行程、热膨胀、温度、偏心等参数。可以连续对机器状态进行监控，当机器运转参数超过正常值时，会立即发出报警信号，有效地保护旋转设备，避免不必要的经济损失。
2.主要特点
● 用户可根据需要任意选择通道及通道数
● 各通道设有独立的二级报警。
● 设有4～20mA电流输出接口，可与DCS等计算机设备连接。
3.测量通道
名 称 配用传感器 量 程 通道数
ZT6800811
转速监控仪 CZ-01型磁阻、HE-01霍尔、
DO-02型电涡流传感器 0～5000r/s 1
ZT6800821/822
轴向位移监控仪 DO-02型电涡流传感器 -2～2.00mm 2
ZT6800823/824
胀差监控仪 DO-02型电涡流传感器 -5.00～5.00mm 2
ZT6800831/832
轴振动监控仪 DO-02型电涡流传感器 0～400um 2
ZT6800833/834
偏心监控仪 DO-02型电涡流传感器 0～200um 2
ZT6800851/852
轴瓦振动监控仪 CD-06型振动速度传感器 0～200um 2
ZT6800861/862
热膨胀行程监控仪 TD-2型热膨胀传感器 0～35.0mm 2
ZT6800871/872
油动机行程监控仪 TD-1型油动机传感器 0～250mm 2
ZT6800881/882
油箱油位监控仪 UT-81A位移传感器 -200～200mm 2
4.6800系列汽轮机监控系统结构参数
代号 机箱
位数 外型尺寸(mm) 开孔尺寸(mm)
L H S L H
1 4 280 258 397 220 225
2 5 331 258 397 271 225
3 6 382 258 397 322 225
4 7 433 258 397 373 225
5 8 484 258 397 424 225
6 9 535 258 397 475 225
7 10 586 258 397 526 225
8 11 637 258 397 577 225
9 12 688 258 397 628 225
10 13 739 258 397 679 225
11 14 790 258 397 730 225
