产品型号： | Q941 |
| 产品品牌： | 江霞 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 奉贤区 | |
| 发布日期： | 2012-04-14 | |
 |
||
详细说明

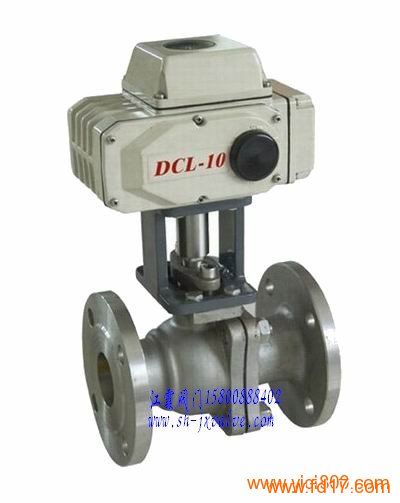

Q941电动球阀，电动蝶阀，电动不锈钢球阀，电动法兰球阀，用 途电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球)，球体随阀杆转动，实现阀门的开启或关闭。球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。 设计特性:防火结构设计;ISO5211平台设计便于安装自动开关装置;阀杆与阀体之间带防静电装置;阀杆防爆出装置设计;双层阀杆填料符合德国TUV TA-LUFT的阀杆泄漏测试要求;应用标准:设计依据:GB/T12237,ANSI B16.34,API 608结构长度:GB/T12221,ASME B16.10,JIS B2002法兰接端:GB/T9113,ASME B16.5,JIS B2212/JIS B2214壁厚:ASME B16.34防火测试:API 607 4th 1993检测与测试:GB/T 13927,API598,JIS B2003技术参数和性能：CH系列执行机构技术参数 阀体参数 电源 AC200/220V，50/60Hz 公称通径 DN10～300mm 输出力矩 50N·M～2000N·M 公称压力 PN1.6 -2.5 -4.0- 6.4 MPa(定制) 动作范围 0～90° 0～360° 泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5 动作时间 15秒/30秒/60秒 执行机构 可另配PSQ、HQ、HQU、3810RS等系列电子式电动执行机构 保护装置 过热保护 流量特性 快开特性 环境温度 -30°～60° 可调范围 DN10-80 DN100-300 250:1 350:1 手动操作 同附带手柄操作 基本误差 ±1% 限位 电气、机械二重限位 死区 ≤1% 防护等级 相当于IP-65 回差 ≤1% 位置测量 可选装开关或电位计 适用温度 密封面 驱动电机 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ 进线接口 PE1/2〞进线线锁 主要零件材质：零件名称 材 料 阀体 WCB ZG1Cr18Ni9Ti CF8(304) CF3(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M(316L) 球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9(304) 00Cr19Ni11(304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2(316) 00Cr17Ni12Mo2(316L) 密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀介质 尿素等腐蚀性介质 。
