产品型号： | DR620-LC |
| 产品品牌： | 巨川电气 | |
| 产品价格： | 850 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2019-02-20 | |
 |
||
详细说明

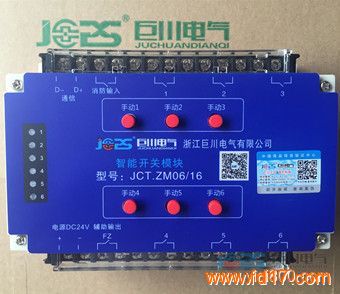

6路开关模块DR620-LC图片每回路可以承受20A电流的开关巨川电气专业厂家0577-27877837，项目QQ2392076794。模块安装在配电箱内，连接电源、强制开关.能够在继电器上手动控制每一回路；能够通过软件设定网络终端功能；通过软件能设定继电器的互琐功能. ASLC-S4/16照明控制模块所有的单元器件（除电源模块）均内置微处理器和存储单元，由一根信号线（屏蔽双胶线）将它们连接成网络，每个单元均设置一的单元地址并，通过输出单元控制各回路负载。输入单元通过群组地址和输出组件建立对应联系。系统自带消防联动,消防强启功能,当有消防信号,自动点亮。
6路开关模块DR620-LC图片性能特点
输出回路: 4路/6路/8路/10路/12路...
电源电压 DC24V 50Hz
额定电流 16A
LED灯指示CPU工作状态 ,通讯状况
开关控制 12路 每路最大20A（阻性负载）
内置可编程逻辑控制器
网络直流电源
允许输出电压≤250VAC
控制输入 RS485串口输入
环境温度主电源接线端 最高50度
相、中、地（最大导线截面积为4mm2）
相对湿度0%~95% 输出接线端
安装 12对开关输出线顺序排列 适合所有TS35（DIN 46277-3）安装导轨安装 （最大导线截面积为4mm2
外形尺寸(长*宽*高) 155*110*60mm 重量 0.3公斤
1． 安装条件
安装位置要通风良好，注意防潮、防震、防尘。
2． 接线规格
l 本模块继电器开关输出端连接线：2.5mm2铜导线
l 485总线连接线：采用超五类线或4芯双绞线
3． 典型系统连接
该模块的典型系统连接（仅供参考）如下图所示。通过485总线与控制面板、系统管理服务器等连接可实现
6路开关模块DR620-LC图片 6路开关模块DR620-LC图片欢迎咨询。
