产品型号： | DR320-LC |
| 产品品牌： | 巨川电气 | |
| 产品价格： | 850元/台 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2018-11-05 | |
 |
||
详细说明

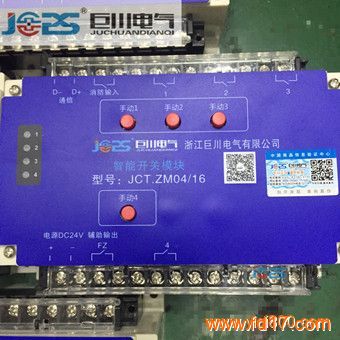

DR320-LC 智能开关模块4路开关巨川电气专业智能照明模块厂家0577-27877837，智能照明控制系统，照明模块，智能开关模块，路灯控制器，智能照明控制器， 价格实惠，质量稳定，技术先进，专业可靠。智能照明及相关高效能驱动方案、新型驱动电路与集成IC、LED调光及调色温技术、照明产品控制解决方案、无线控制技术、智能LED照明与新型互联技术等都成为其重要议题。控制器特点. 支持远程遥控、消防联动、经纬时控、传统时控、场景控制。
DR320-LC 智能开关模块技术参数:
工作电压 24VDC±10%
工作电流 启动电流：50mA
待机电流：50mA
最大工作电流：55mA
通信接口 485总线，4位5.08插拔端子
负载接口 继电器输出，12*2位7.62接线端子，接线容量：4mm2
额定电流 20A（单路），抗浪涌电流能力500A/2ms（单路）
安装方式 35mm标准导轨式安装(10模数)
外形尺寸 115*110*60
重 量 580g
性能特点
1． 安装条件
安装位置要通风良好，注意防潮、防震、防尘。
2． 接线规格
l 本模块继电器开关输出端连接线：2.5mm2铜导线
l 485总线连接线：采用超五类线或4芯双绞线
3． 典型系统连接
该模块的典型系统连接（仅供参考）如下图所示。通过485总线与控制面板、系统管理服务器等连接可实现设备开关控制、照明控制（
包括场景控制等）、系统管理、以及与其它控制系统联接等。
1、输出控制常开触点AC250V/16A(注：负载接线示意图)
2、运行和通信状态指示。
3、手动控制开关,现场实验按钮。
4、工作电源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；电源和智能照明模块对应V 连接VCC，V-连接GND，B0,A0,RS-485通信接口,主要
与后台总线连接，智能照明控制模块BO,A0之间对应手拉手方式连接，接线图上未标明的在对应模块上标示有，KEY为开关量连接型号
，B1,A1为抄表连接型号，DS1为温度采集连接型号，I1,I2根据现场编程设定
DR320-LC 智能开关模块故障处理
1、电源故障 ----- 检查输入AC220V电源是否连接或连接正确；
2、无输出控制----检查输出控制线是否连接正确；
3、控制器不工作 ----检查开关DC12V电源是否连接正确；
4. 无通信-----检查通信线路、通信端口安装是否正确
序号
设备型号
设备介绍
设备尺寸
1
JCT.ZM04/16
4路 250V,数字可编程开关控制器+定时模块+电源模块,标准35mm导轨式安
155*110*60
2
JCT.ZM06/16
6路 250V,数字可编程开关控制器+定时模块+电源模块,标准35mm导轨式安装
155*110*60
3
JCT.ZM08/16
8路 250V,数字可编程开关控制器+定时模块+电源模块,标准35mm导轨式安装
255*110*60
4
JCT.ZM10/16
10路 250V,数字可编程开关控制器+定时模块+电源模块,标准35mm导轨式安装
255*110*60
5
JCT.ZM12/16
12路 250V,数字可编程开关控制器+定时模块+电源模块,标准35mm导轨式安装
255*110*60
6
JCT.L
安装方式 标准35mm导轨式安装
产品应用领域：
巨川电气产品广泛应用于应急照明回路、 景观照明、 航空照明、 场地照明商厦、学校、公园、体育馆、展览馆、工业园区、机场、铁路、车站、变电站等地的灯光控制、消防联动、能耗监测和节能管控。
质量保证：
属于本公司职责范围的原因，质保两年。
对于产品出现的问题，24小时之内给予答复。
超过保修期维修，只收取成本费用。
DR320-LC 智能开关模块验收事项
验收时需要按照以下顺序逐项检查：
1.控制柜安装固定和主供电电源的布设是否符合设计要求。
2.对应各负载回路，检查回路号、回路功率、灯具类型、灯具数量、回路具体位置。
3.检测回路是否正常，是否存在开路、短路，工作电流是否正常。
4.信号线的安装检测
5.负载线接模块输出检测
6.系统通电安全检测
7.通电系统运行调试
8.用户场景、控制要求检测
DR320-LC 智能开关模块欢迎咨询。
