产品型号： | ETCR4300、ETCR4400 |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 北京 丰台区 | |
| 发布日期： | 2020-08-23 | |
 |
||
详细说明
三相数字相位伏安表
（同名：智能型三相数字相位伏安表、三钳相位伏安表、多功能三相数字相位伏安表、多功能三相钳形相位伏安表、多功能用电测试仪器。可以根据需要设计，选配大口径的电流钳。）
二．技术规格
1．基准条件和工作条件
影响量 基准条件 工作条件 备注
环境温度 23℃±1℃ -10℃～40℃ ----
环境湿渡 40%～60% ＜80% ----
信号波形 正弦波 正弦波 β=0.01
信号频率 50HZ±1HZ 45HZ～65HZ ----
仪表工作电压 9V±0.1V 9V±1.5V ----
测相位频率相序时
电流幅值 1A±0.2A 2mA～20A ----
测相位频率相序时
电压幅值 100V±20V 10V～600V ----
测功率功率因数时
电流幅值 1A±0.2A 20mA～20A ----
测功率功率因数时
电压幅值 100V±20V 10V～600V ----
外电场、磁场 应避免
被测导线位置 被测导线处于钳口的近似几何中心位置
2．一般规格
功 能 同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等
电 源 DC9V 碱性干电池(1.5V AA×6)
功 耗 开启背光灯最大耗电80mA，电池连续工作10小时
关闭背光灯仪表耗电50mA，电池连续工作16小时
显示模式 LCD显示，240dots×160dots
仪表尺寸 长宽厚：196mm×92mm×54mm
钳口尺寸 尖小形电流钳：7.5mm×13mm (选型)
圆口形电流钳：35mm×40mm (选型)
量 程 电压：AC 0.00V～600V (全自动换档)
电流：AC 0.0mA～20.0A(全自动换档)
相位：0.0°～360.0°
频率：45.00Hz～65.00Hz
有功功率：0.0W～12kW
无功功率：0.0W～12kVAR
视在功率：0.0W～12kVA
功率因数：-1～+1
电流矢量和：0mA～60.0A
分辨率 电压：AC 0.01V
电流：AC 0.1mA
相位：0.1°
频率：0.01Hz
有功功率：0.1W
无功功率：0.1VAR
视在功率：0.1VA
功率因数：0.001
电流矢量和：1mA
相 序 正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁
反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁
检测速率 约2秒/次
数据保持 测试中按HOLD键保持数据，“HD”符号显示
数据存储 99组
自动关机 开机约15分钟后，仪表自动关机，以降低电池消耗
背光功能 有，适合昏暗场所及夜间使用
电压检测 当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池
仪表质量 主机：550g(带电池)
尖小形电流钳：170g×3
圆口形电流钳：185g×3
测试线：250g
测试线长度 1.5m
电流钳线长 2m
工作温湿度 -10℃～40℃；80%Rh以下
存放温湿度 -10℃～60℃；70%Rh以下
输入阻抗 测试电压输入阻抗为：2MΩ
耐 压 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟
绝 缘 仪表线路与护套外壳之间≥100MΩ
结 构 双重绝缘，带绝缘防振护套
适合安规 IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
3．基准条件下基本误差及性能指标
类 别 量 程 分辨率 基本误差
电 压 AC 0.00V～600V 0.01V ±(1.5%rdg+3dgt)
电 流 AC 0.0mA～20.0A 0.1mA ±(1.5%rdg+3dgt)
相 位 0.0°～360° 0.1° ±1°
有功功率 0.0W～12kW 0.1W ±(1.5%rdg+3dgt)
无功功率 0.0VAR～12kVAR 0.1VAR ±(1.5%rdg+3dgt)
视在功率 0.0VA～12kVA 0.1VA ±(1.5%rdg+3dgt)
频 率 45HZ～65HZ 0.01HZ ±(1.5%rdg+3dgt)
功率因数 -1～+1 0.001 ±0.03
注1：工作条件下相位误差±3°(电流幅值10mA以下相位误差增加一倍)。

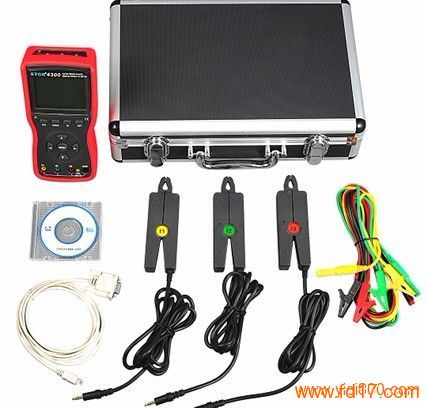

三．配置清单
主机 1台
仪表箱 1个
电流钳 3把
测试线 4条（红3条，黑1条）
电池 6节（碱性干电池：1.5V AA）
说明书、保修卡、合格证 1份
