产品型号： | XY-LUGB |
| 产品品牌： | 信仪 | |
| 产品价格： | 1500元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2014-01-14 | |
 |
||
详细说明
一、产品概述

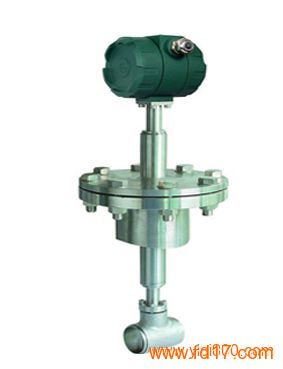

XY- LUGB型插入式涡街流量传感器，可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。
XY- LUGB型插入式涡街流量传感器防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为“iaIICT4”,该仪表适用于工厂C级T4组及其以下的爆炸性危险场所。
二、产品特点
◆可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。
◆采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
◆压力损失小，量程范围宽，范围度达10-25。
◆无可动部件，长期稳定，结构简单便于安装和维护。
◆可测介质温度达+250℃。
三、技术参数
◆公称口径：DN200mm～DN2000mm
◆测量介质：液体、气体、蒸汽
◆可测介质温度：-40℃ ．．．+250℃
◆输出信号：电压脉冲、4-20mA（+24VDC）、现场液晶显示（3.6V锂电可连续运行两年以上）。
四、型号及功能选择
XY- LUGB—?????—????—????—???
PB O DEFG HIJR MNQ
LUGB……………插入式涡街流量传感器
XY- LUGB型插入式涡街流量计表体安装形式
1 XY- LUGB型插入式涡街表体断流拆装式
2 XY- LUGB型插入式涡街表体不断流拆装式
B-可测介质
1 气体、液体、蒸汽通用（只限数字滤波智能示型涡街）
2 测量液体
3 测量气体
4 测量饱和蒸汽、过热蒸汽
O -涡街口径
LUGB型插入式涡街
O 口径
020 200mm
025 250mm
030 300mm
035 350mm
040 400mm
045 450mm
050 500mm
060 600mm
070 700mm
080 800mm
085 850mm
090 900mm
100 1000mm
150 1500mm
160 1600mm
170 1700mm
180 1800mm
190 1900mm
200 2000mm
D-输出信号
0 电压脉冲（低电平≤1V, 高电平≥6V，脉宽≥10uS）
1 两线制4-20mA输出（ 温压补偿型为三线制）
2 无信号输出现场显示
E-可测最高介质温度
0 -40℃…+150℃
1 -40℃…+280℃（LUCB型插入式涡街250℃）
2 -40℃…+350℃（LUCB型插入式涡街不可选）
3 -40℃…+420℃（只限传感头不断流拆卸型）
