产品型号： | XY-LU |
| 产品品牌： | 信仪 | |
| 产品价格： | 1300元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2014-01-13 | |
 |
||
详细说明
特点

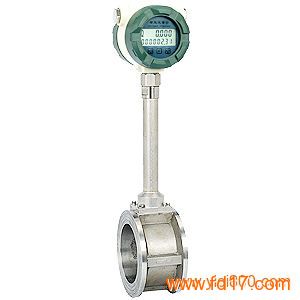

XY-LUGB系列蒸汽流量计,主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受液体密度、压力、温度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。
本仪表采用压电应力式传感器，可靠性高,可在－25℃～＋250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的流量仪表。
工作原理
在流体中设置旋涡发生体(阻流体)，从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡曼涡街,如图1所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被介质来流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式：
f=StU1/d=StU/md
式中U1－旋涡发生体两侧平均流速，m/s
St—斯特劳哈尔数
m－旋涡发生体两侧弓形面积与管道横截面面积之比
瞬时体积流量qv为：
式中K－流量计的仪表系数，脉冲数／(P/)
K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见，在Re=2×104～7×106范围内，St可视为常数，这是仪表正常工作范围。当测量气体流量时，HLUG的流量计算式为
