产品型号： | XX-UDZ |
| 产品品牌： | 江苏先行 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2018-06-08 | |
 |
||
详细说明

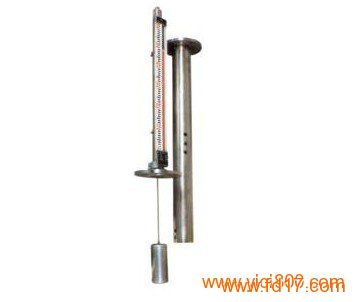

顶装磁翻板液位计适用于地下槽、池的液位测量和控制。
顶装磁翻板液位计基本参数
测量范围:L≤3500mm，
介质粘度:≤0.1 Pa·s
介质温度:≤80℃，也可制作成≤480℃
浮球盲区:当介质比重=1，L=Im时，h1=50mm：
L=3.5m时，h1=110mm
基余参数:UDZ-1D同UDZ-1，UDZ-3D同UDZ-3
容器法兰:规格HG20593-97(FM)
UDZ型系列液位计选型表
表一
型号 基型 保温型 插入型 耐腐型 防霜型 保温耐腐型 插入耐腐型
代号 0 W D J S Z Y
表二
报警控制 无报警 带上限(a) 带下限(b) 带上下限
代号 0 1(防爆c) 2(防爆d) 3(防爆e)
表三
材质 不锈钢 防锈铝 钛 PVC塑料 氟塑包裹
代号 P L T S F
表四
材质 不锈钢 防锈铝 钛 PVC塑料 内衬四氟 内衬丙烯 内衬乙烯
代号 p L T S PF PP PE
表五
公称压力 MPa Kgf/cm2
0.6 1.0 1.6 2.5 4.0 6.3 10 16 220 320
代号 不锈钢 A B C D E F G H I J
碳钢 a b c d e f g h i j
法兰标准 HG20593-97 DN20(RF) HG20595-97 (RF) DN20 Dg15
H12-0-2 Dg15
H12-0-3
表六
介质温度 -40~0℃ ≤80℃ ≤100℃ ≤150℃ ≤300℃ ≤3500℃ ≤480℃
代号 A B C D E F G
表七
使用压力(实际) MPa Kgf/cm2
0.6 1.0 1.6 2.5 4.0 6.3 10 16 220 320
代号 A B C D E F G H I J
