产品型号： | JSUU |
| 产品品牌： | 精籁 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 盐城市 | |
| 发布日期： | 2016-12-23 | |
 |
||
详细说明
电接点液位计使用说明
特点及技术参数
1.特点：
①具有闪光、声音报警功能。
②具有4-20mA信号输出，可接DCS系统，设有保护联锁输出功能。
③具有自供电功能，断电后可继续工作4小时。
④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。
2.技术参数
①电源电压：220V±10% 、50Hz
②工作环境温度：-10-45℃
③工作相对湿度：≤85%
④液体水阻范围：0-500KΩ
⑤继电器输出接点容量：220V、3A
⑥水位显示点数：5-19点（最多可达38点） 例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300
⑦外形尺寸：800mm×160mm×300mm 安装尺寸： 15mm×76mm
⑧整机功率：≤5W
测量筒、电极及技术参数
1.测量筒制造标准 按国家机械行业标准JB/T6691-93锅炉用电接点液位计技术条件制造、生产、检验。

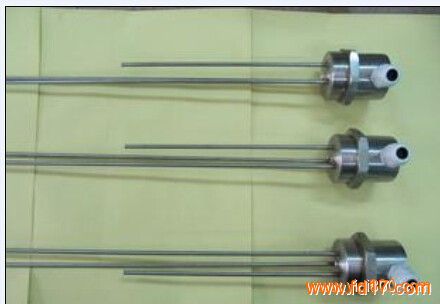

2.电极（电接点）采用超纯陶瓷制造。结构分两种：压入式和螺纹式
技术指标
工称压力：1.6、2.5、4.0、6.4、10、12、16、22MPa 绝缘性能：≥500MΩ
工作压力：≤21.56MPa 可测中心距：≤2200mm
工作温度：372℃
工作原理
电接点水位计根据水与汽电[1]阻率不同而设计。测量筒的电极在水中对筒体的阻抗小。在汽中对筒体的阻抗大。随着水位的变化，电极在水中的数量产生变化。转换成电阻值的变化。传送到二次仪表，从而实现水位的显示、 报警、保护联锁等功能。
