详细说明

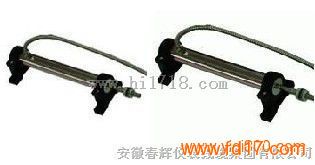

利用变压器作用原理把被测位移转换为初、次级圈互感变化的变磁阻式传感器。它由两个或多个带铁的线圈构成，初、次级线圈间的互感能随衔铁或两个圈间的相对移动而改变。当用适当频率的电压激励初线圈时,次级线圈的输出电压将随互感的改变而变化,而将被测位移转换为电压输出
LVDT位移传感器可用于汽轮机汽缸膨胀，阀位开度位移测量。由于产品的耐用性和高精度性，因此它有着广阔的应用范围。
测量原理
如图所示，当一个铁芯在螺旋线圈内移动时A与B之间的阻抗和B与C之间的阻抗产生变化。当A与C之间供给一恒定的电压时，由于这些阻抗的变化是与铁芯的移动成正比，即电压的变化与铁芯的位移成线性比例关系，所以取出 VAB、VBC的电压差值即可测量出铁芯的位移量。
LVDT变送器：
测量范围：0～500mm内任意指定
测量精度：≤1%
输出电流：DC4～20mA(带有隔离器)
供电电源：DC24V 功耗≤5W
使用环境：变送器-25～45℃ 传感器 -25～120℃
安装方法：变送器就地防护箱或控制柜内
外形尺寸：变送器长120×宽60×高40（mm）
安装尺寸：变速器108×50（mm） Φ4×4
