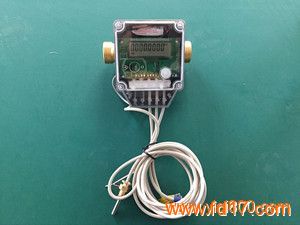

超声波热量表

	产品型号：	TD
	产品品牌：	通达
	产品价格：	面议
	所 在 地：	江苏 淮安市
	发布日期：	2018-06-05

详细说明

一、红外通讯DN15～DN32超声波热量表概述
超声波热量表是用来测量和显示载热(冷)液体流经冷热交换系统释放（吸收）热量的仪表。
超声波热量表由流量传感器、微处理器和配对温度传感器组成。微处理器通过流量传感器得到流量信号，从测温电路得到出口和入口水温信号，根据标准热量计算公式计算出系统交换的能量。
用户可选用具有M-BUS通信功能的超声波热量表，该超声波热量表可通过M-BUS总线和其他设备通信，组成远传抄表管理系统，管理部门可以随时抄取表中数据，方便对用户用热量的管控。
超声波热量表是参考欧洲标准EN1434 和OIML-R75号国际规程开发设计的高性能、低功耗电子式热量表。符合国家建设部颁布的CJ128-2007《热量表》产品标准。
二、红外通讯DN15～DN32超声波热量表特点
1、低电压报警。
2、自动数据纠错技术。
3、温度传感器断路和短路报警。
4、高清晰度宽温度型LCD显示。
5、流量分8段校准，准确度高。
6、超低功耗（静态功耗小于7uA）。
7、管段为直通一体结构采用锻压工艺制造而成。
8、测量机构无运动部件，永无磨损，计量精度不受使用周期影响。
9、具备光电接口，通讯距离2m以上，采用红外工具可以实现抄表。
10、安装极为方便，水平或垂直安装。
11、采用M-BUS通信接口，通信距离远（M-BUS通信的超声波热量表）。
三、红外通讯DN15～DN32超声波热量表使用方法
1、有流量时, 超声波热量表循环显示：
累积热量：累积 XXX kWh
累积流量：累积 XXX.XX m3
瞬时流量: 瞬时 XXX.XXX m3/h
温度：入口 XX.X 出口 XX.X ℃
温差：温差x.x ℃
累积工作时间：累积 XXX h
2、无流量时，超声波热量表常显：
累积热量：累积 XXX kWh
3、M-bus通讯（不带M-BUS通信的超声波热量表无此功能）
用户可选用M-bus通信功能的超声波热量表，配合采集器、集中器、管理软件等可实现远程抄表，采集器的带载能力不少于64块热量表。使用前在上位机建立地址档案，表地址出厂时已设定（超声波热量表生产流水号ID的10位数字编码），由热量表、集中器、采集器、上位机等组成的集中抄表系统组建完成后，管理部门就可以随时抄取表中数据。
注：1、一个系统中，热量表的地址不能重复。
2、热量表的M-BUS通讯线不区分正负极，通过M-BUS总线连接到采集器接口即可。
4、数据查询
RLB型超声波热量表存储最近18个月的月使用热量，月使用流量，用磁铁在超声波热量表生产流水号附近轻轻晃动，热量表会显示：
版本号：No.XXXX
年、月、日：XX-XX-XX
时、分、秒：XX.XX.XX
当前时间年、月： XX-XX
当前月使用热量：累积 XXX kWh
当前月使用流量：累积 XXX.XX m3  
上1月时间年、月：XX-XX
上１月使用热量：累积 XXX kWh
上１月使用流量：累积 XXX.XX m3  
上２月时间年、月：XX-XX
上２月使用热量：累积 XXX kWh
上２月使用流量：累积 XXX.XX m3  
．．．．．．      ．．．．．．
            上17月时间年、月：XX-XX
上17月使用热量：累积 XXX kWh
上17月使用流量：累积 XXX.XX m3  
18个月的月使用热量，月使用流量循环显示一遍后，进入正常状态显示。
四、工作状态
由于超声波热量表在检定时要求的分辨率和正常工作状态下不相同，所以超声波热量表具有两种工作状态：检表状态和正常工作状态。两种工作状态的区别就是显示分辨率不同。
超声波热量表可使用“检表状态启动卡”进入检表状态。用“检表状态启动卡”的透明窗左端紧贴超声波热量表生产流水号附近轻轻晃动，用“检表状态启动卡”对准超声波热量表的红外接口，按下按键，通讯成功热量表进入检表状态，4096S后自动进入正常状态。
